CAD怎么使用快捷鍵填充圖形



CAD怎么使用快捷鍵填充圖形?CAD繪圖常常要填充圖形,利用快捷鍵完成圖形填充會方便很多。這里小編給大家介紹CAD快捷鍵填充圖形的應用,下面是詳細的教程。



CAD怎么使用快捷鍵填充圖形

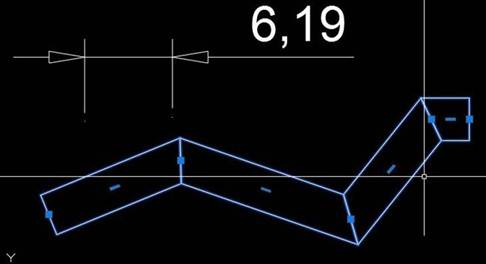

1、我們可以首先畫一個標注,或者畫一條帶寬度的多段線,你會發現標注的箭頭也會變成空心,多段線也會變空心。

CAD怎么使用快捷鍵填充圖形

2、如上顯示,因?yàn)镃AD中提供了一個變量控制填充的顯示,當我們圖中密集的填充比較多,影響了操作性能的時候,我們是可以將填充的顯示關掉的。要想讓填充顯示出來,只需做簡單的設置即可。設置方法有兩種,一種是到選項對話框中設置參數,一種是直接輸入命令,調整變量的值。下面給大家介紹這兩種方法。

一、設置選項

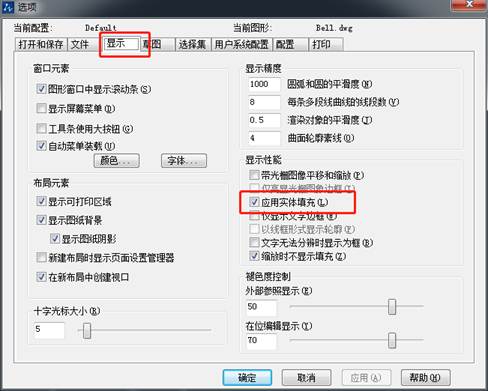

1、輸入OP,回車,打開選項對話框,單擊頂部的“顯示”選項卡,勾選“應用實體填充”選項,單擊“確定”,關閉選項對話框。當我們光標停留在“應用實體填充”選項上時,CAD高版本會提示此選項的作用和相關的系統變量,控制填充顯示的系統變量是FILLMODE。

CAD怎么使用快捷鍵填充圖形

二、輸入命令

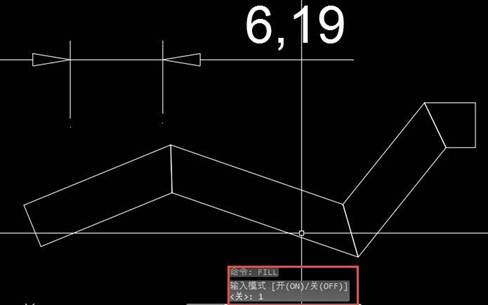

1、輸入FILL,回車,命令行會提示輸入模式為ON或OFF。CAD中再提示ON或OFF時,我們可以輸入ON或OFF,也可以輸入1或0。輸入1,回車,就可以完成選項的設置。

CAD怎么使用快捷鍵填充圖形

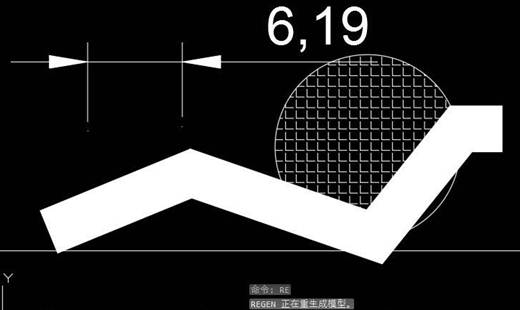

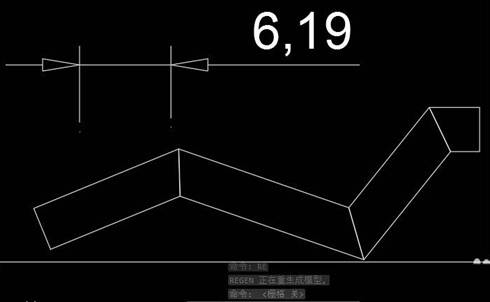

2、在我們設置完選項或變量后,我們會發現填充箭頭和多段線以及之前的填充并沒有顯示出來,但我們現在如果再填充,應該正常了。之前繪制的填充之所以沒有顯示出來,只是沒有重新生成顯示數據。輸入RE,回車,標注箭頭、寬多段線和填充就都顯示正常了。

CAD怎么使用快捷鍵填充圖形



以上就是CAD快捷鍵填充圖形的應用,希望大家喜歡。





推薦閱讀:CAD制圖初學入門

推薦閱讀:CAD填充
