CAD圓形怎么繪制內接正方形
CAD圓形怎么繪制內接正方形？在cad中繪制了一個圓形，想要在圓形中畫一個內接正方形，要怎么操作呢？今天我們來看看圓內接正方形單位教程方法，以下是詳細的教程。

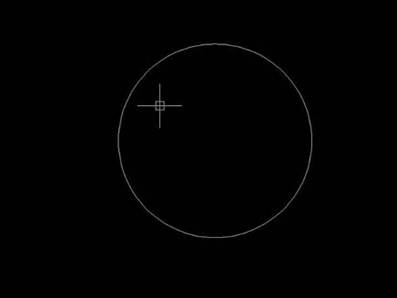

1、打開CAD軟件，繪制一個圓形。

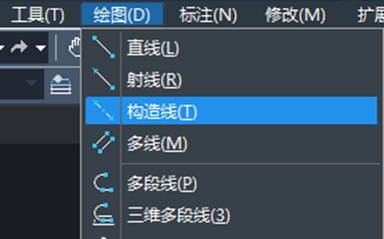

2、點擊菜單【繪圖】中的構造線，或者打命令XL并按空格。

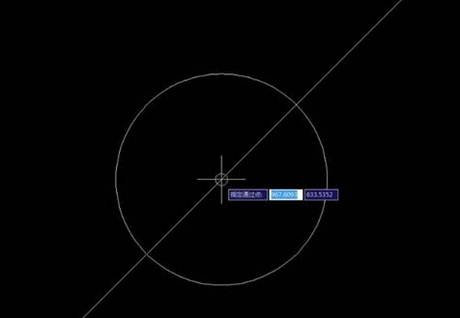

3、輸入A空格==》45空格，捕捉圓心并點擊，繪制出參考線。

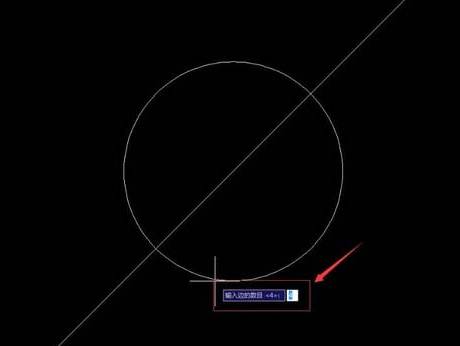

4、找到正多邊形工具點擊，輸入多邊形邊數4按空格，捕捉圓心。
5、選擇內接于圓，鼠標點擊圓和構造線交點處，這樣正交內接正方形就畫好了。
很簡單，以上就是CAD圓形畫內接正方形的方法，大家可以動手操作一下。
