CAD三維立體柜子怎么建模



CAD中,想要建模一個三維立體的柜子,該如何操作呢?今天我們來學習建模三維立體圖形的方法,以下是詳細的教程參考。



1、在工具欄上右鍵,選擇ZWCAD,調出三維維圖所需工具。

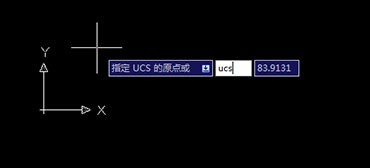

2、鍵盤輸入ucs,空格;輸入0,0,0,空格,新建ucs坐標。依次選擇視圖,三維視圖,西南等軸測,建立等軸測視圖。

CAD三維立體柜子怎么建模

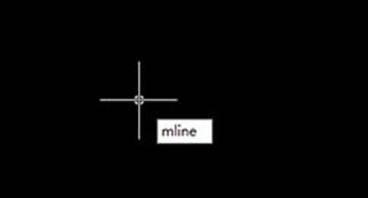

3、如圖,選擇主視,輸入mline,空格,調用多線。輸入s,設置比例為17mm。

CAD三維立體柜子怎么建模

CAD三維立體柜子怎么建模

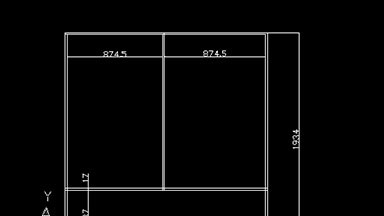

4、任意輸入幾個尺寸,繪制衣柜輪廓和內部細節。

CAD三維立體柜子怎么建模

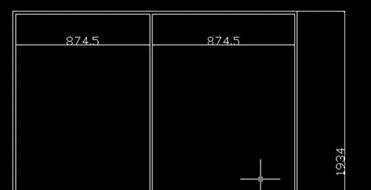

5、選擇修改,分解,打散多段線,進行裁剪。

CAD三維立體柜子怎么建模

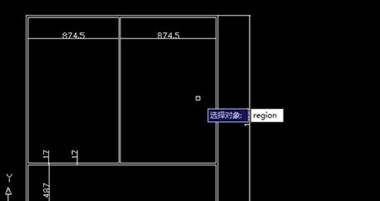

6、然后輸入region鍵立面域,如圖所示。

CAD三維立體柜子怎么建模

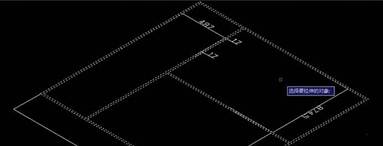

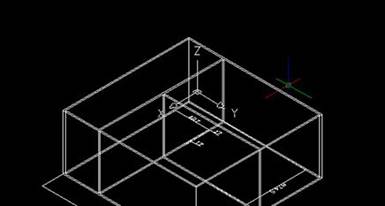

7、選擇等軸測圖,選擇拉伸,框選全部面域,空格,輸入800,空格。

CAD三維立體柜子怎么建模

CAD三維立體柜子怎么建模

8、切換為實體(概念樣式),選擇差集,先點選大長方體,空格,再選取小長方體,空格。

9、選擇并集,合并剩余的圖形。

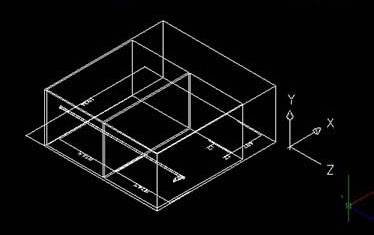

10、選擇長方體,繪制衣柜背面并與之前的圖形合并,如圖。

11、輸入ucs,輸入f,選擇衣柜側面為坐標面,繪制圓形并拉伸,完成。

CAD三維立體柜子怎么建模



以上就是cad繪制三維立體柜子的教程。
