CAD怎么繪制建筑圖的平面門
cad經常繪制建筑圖，在建筑圖紙中要繪制門窗，想要在建筑圖中畫門，該怎么畫呢？下面我們就來看看cad平面門的設置方法

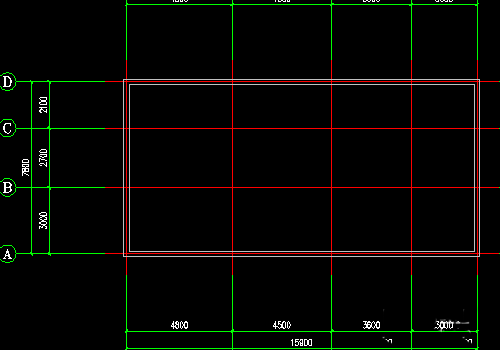

1、首先我們打開一個帶有墻的工程圖紙。
2、然后再菜單中點擊門窗下的門窗，在彈出的門窗口中設置門的類型、高和寬等。

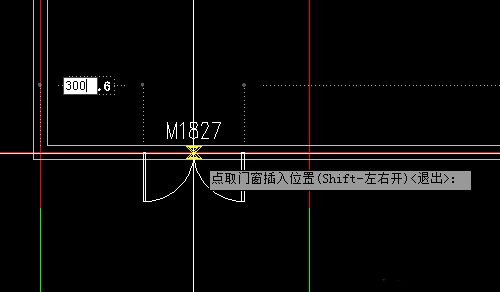

3、各項都設置好以后，我們可以把鼠標放到我們畫好的墻上可以看到，點取門窗的插入位置。在左右的數字欄中可以輸入距離來精確控制門的位置。
4、設好以后點擊鼠標或按回車鍵確定。

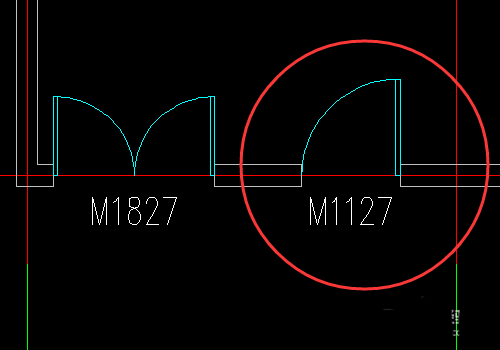

5、平面門插入完成。如果對門的開啟方向和內外部滿意可以單擊右鍵來調整。選中要調整的門（可多選）然后點擊右鍵。我們選擇內外反轉。
6、我們可以看到門我們選中的門全部朝外開了。我們再次選擇后點擊右鍵這次選擇左右反轉。
7、我們可以看到單扇的門開啟方向改變了。
這樣建筑圖中的門就繪制完成了，大家可以嘗試畫一下。
