CAD怎么繪制不同大小的圓?





cad中想要繪制圓形,方法有很多,如何使用cad繪制幾個大小不同的圓呢?下面我們就來看看cad繪制大小不同的圓的教程,需要的朋友可以參考下

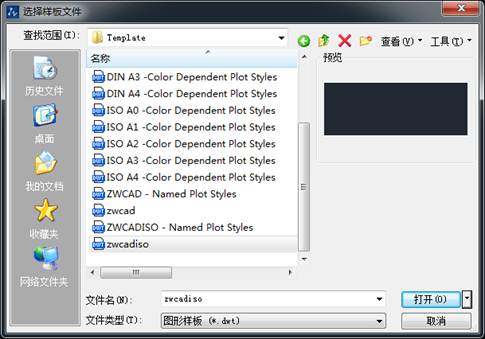

1、啟動中望CAD軟件,新建“各種圓”,保存文件

CAD怎么繪制不同大小的圓?

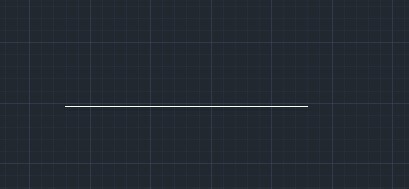

2、在命令行中輸入或動態輸入【line】命令,來執行直線命令。在“指定第一點:”提示下,使用鼠標在視圖的空白位置任意單擊來確定起點。在"指定下一點:"提示下,輸入“@200,0”,再按回車鍵結束,從而繪制一條水平線段。

CAD怎么繪制不同大小的圓?

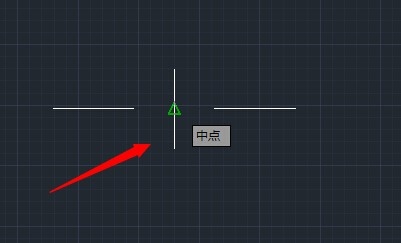

3、在命令行中輸入或動態輸入【circle】命令,來執行圓命令。在“指定圓的圓心或【三點(3P)/兩點(2P)/切點、切點、半徑】:”提示下,將鼠標指針移至水平線段的中點位置,待出現“中點”標志時單擊,從而確定圓點位置。

CAD怎么繪制不同大小的圓?

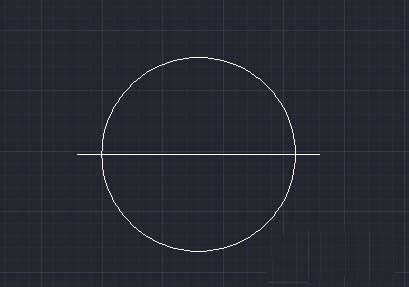

4、在指定圓的半徑或直徑提示下,輸入半徑值為80,并按回車鍵結束,繪制半徑為80mm的圓。

CAD怎么繪制不同大小的圓?

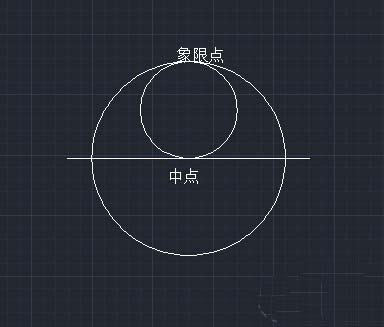

5、執行“圓”命令,根據命令行提示選擇“二點(2p)”選項。在“指定圓直徑的第一個端點:”提示下,捕捉水平線段的中點作為起點;在“指定圓直徑的第二個端點:”提示下,捕捉圓的上側象限點作為第二點,從而繪制一個小圓。

CAD怎么繪制不同大小的圓?

6、以“二點(2p)”方式來繪制另一個圓對象。在“繪圖-圓”子菜單下選擇“三點”(3p)命令,再使用鼠標指針分別捕捉三個切點對象,從而繪制一個小圓對象。在“繪圖-圓”子菜單下選擇“相切、相切、半徑(T)”命令,捕捉左側二個圓的切點,在“指定圓的半徑:”提示下,輸入半徑值為26.67,并按回車鍵結束,從而繪制左側的小圓對象。



CAD怎么繪制不同大小的圓?

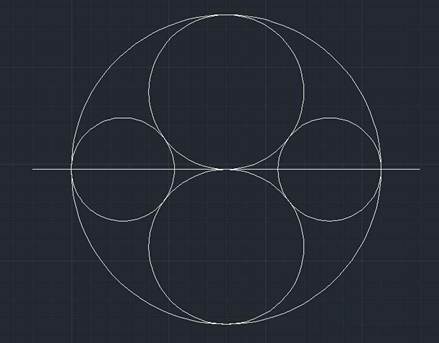

這樣不同大小的圓就畫出來啦
