CAD怎么解決虛線過密問題？
cad制圖中經常需要畫虛線，但有的時候畫的虛線常常過密，看起來像實線，必須放大很多倍后才能看出來是虛線。那虛線過密該怎么解決呢？下面我們就來看看詳細的教程，需要的朋友可以參考下

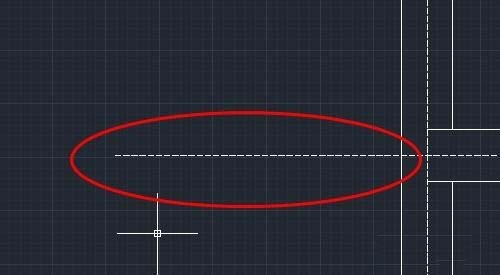

1、如圖的虛線，需要放大很多倍才能看出來，不符合繪圖的需要，這里是全局比例因子需要調整。

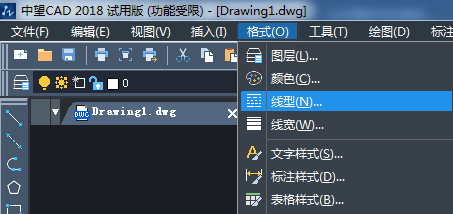

2、點擊菜單欄里的“格式”,下拉菜單欄里的“線型”的選項，線型即是調整直線的類型。

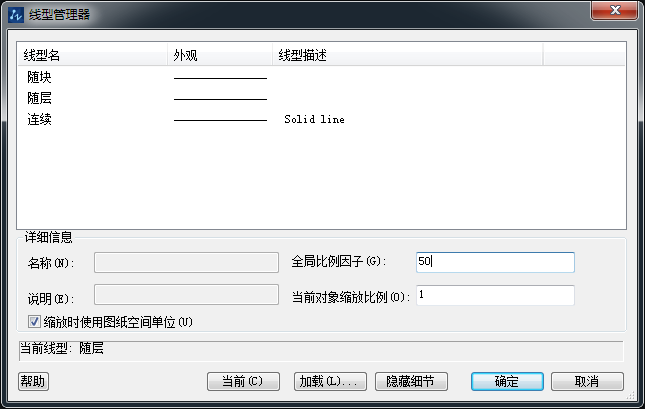

3、點擊“線型”,出現如下界面，選擇虛線旁邊的“全局比例因子”，改為50到100之間, 完成后記得點擊“當前”，將設置保存為當前使用狀態, 最后點擊確認，操作完成。
4、看繪圖界面是否符合要求，如果虛線還密，就繼續調整比例因子即可。
