CAD如何繪制函數曲線

CAD的精確控制能力和矢量作圖非常厲害,Excel的數據處理能力很了不起,把兩者結合起來我們就可以在中望CAD里畫出各種各樣的曲線了。這里以數學函數曲線為例。

一、以三角函數y=sinx為例。

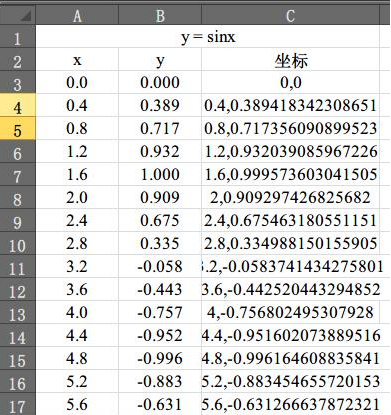

1、在A列從0開始以步長0.4(可自行調節)取若干個橫坐標;在B3單元格輸入“=SIN(A3)”,不包含引號,回車;在C3單元格輸入“=A3&","&B3”,不包含引號,回車;同樣方法填充B、C列其它單元格。

用CAD如何繪制函數曲線

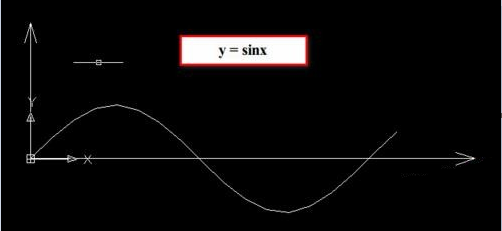

2、選中C列中的坐標值,Ctrl+C復制;在中望CAD中輸入“PL”命令,回車;提示輸入坐標值時Ctrl+V粘貼,回車;大功告成,同樣方法可以繪制其它函數的圖像。

用CAD如何繪制函數曲線

二、函數圖像舉例

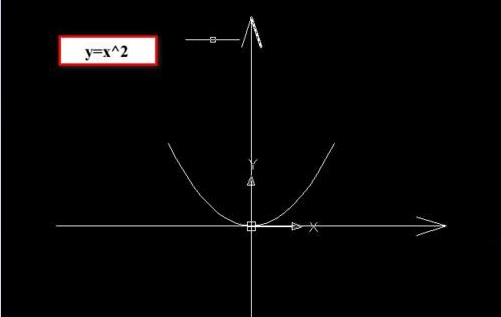

1、y=x^2

用CAD如何繪制函數曲線

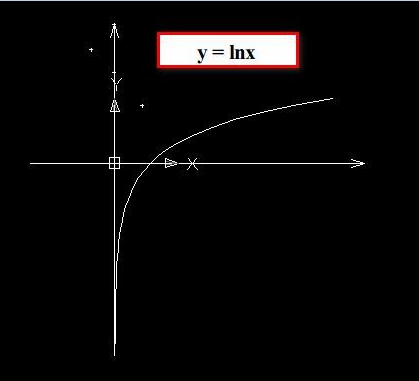

2、y=lnx

用CAD如何繪制函數曲線

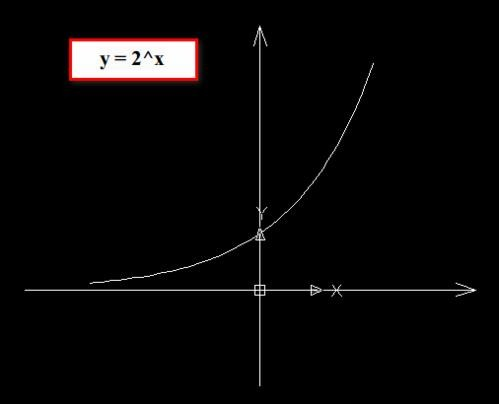

3、y=2^x

用CAD如何繪制函數曲線

注意事項:

計算公式里的符號要在英文狀態下輸入。
