CAD插入的圖片怎么去掉多余的部分?
這幾天看到好幾個網上問關于在CAD中怎么摳掉插入圖片多余部分的,有說要插入公司LOGO的,有說要摳花的圖片的,有要摳建筑效果圖的。CAD雖然有裁剪功能,如果是公司LOGO,形狀相對規則,還可以繪制一個邊界來裁剪,如果LOGO真的簡潔到可以用邊界來摳的話,大多數人就選擇直接繪制好邊界,然后填充顏色,直接用CAD圖形替代圖片了。
但如果是一朵花、一個人物或建筑的照片,要想在CAD中將邊界一點點畫出來就太麻煩了,通常不這么做,需要借助PS的圖片處理軟件,關于圖像的裁剪之前發過文章,可以看下面經驗鏈接。本篇重點介紹利用圖像軟件摳圖的方法。
一、用PS將圖像處理成透明
1、PS不是我的強項,這里只是簡單介紹一下圖像處理成什么狀態,保存成什么格式就可以滿足要求,具體選擇技巧、圖片處理技巧就不細講了。啟動PS,打開我們要處理的圖片,如圖所示的變形金剛和汽車的圖片。
2、想辦法將其他空白區域刪除并使這部分為透明,如圖所示。

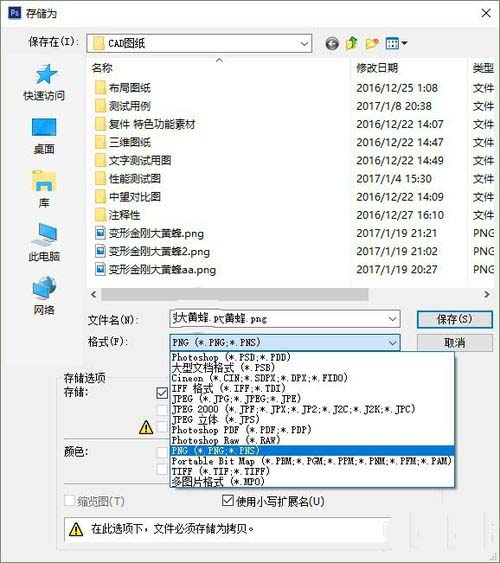

3、將編輯后的圖像另存為PNG或TIF等能保存透明效果的圖片,如圖所示。CAD是可以識別這種透明效果的,這樣就把問題簡單化了。
二、在CAD中插入圖像并設置透明
1、將圖片在PS里摳好后,在CAD里的操作就變得異常簡單。執行附著ATTACH命令,或插入圖像IMAGEATTACH命令后,瀏覽打開剛才處理過的圖片。
2、在彈出的附著圖像對話框中,如果想讓光柵圖像按1:1的尺寸插入,就取消勾選“在屏幕上指定”縮放比例。
3、設置好參數后,單擊確定按鈕關閉對話框,根據提示在窗口中指定圖像的插入位置。選中插入的圖像,在CAD高版本中會自動顯示“圖像”面板,其中包括圖像相關的各種編輯工具,其中有一個功能是“背景透明度”,如果用的版本比較低,可以選中圖像后在特性面板(CTRL+1)中設置圖像透明。
4、可以看到圖像已經被完整地?fù)赋鰜砹?,美中不足的是還會顯示圖像的矩形邊框。在面板中選擇隱藏邊框,或者輸入IMAGEFRAME或FRAME命令回車,輸入0回車,都可以將圖像的邊框隱藏掉,這樣才能得到完美的摳圖效果。
5、在設計過程中我們會用到多種軟件,我們就應該發揮每一種軟件的長處,既然要處理圖像,摳圖,就要充分利用PS,CAD主要還是用來畫矢量圖形吧。CAD圖像透明不僅可以處理上面這種透明圖像,一些掃描的地形圖存成單色的TIF文件,CAD可以自動處理成透明的效果,并且可以調整線條的顏色。
