怎么用CAD畫瓷磚過道角花花紋
用中望CAD怎么畫出瓷磚過道角花呢？我們來看看該繪制線條圖形的詳細教程吧。

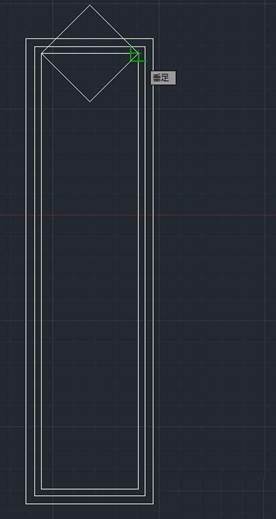

1、先繪制好過道以及撥打線，選擇多邊形工具打開捕捉進行瓷磚繪制
2、選擇復制工具或co快捷鍵

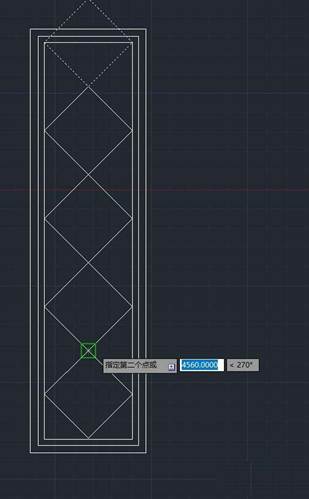

3、對瓷磚進行復制排列

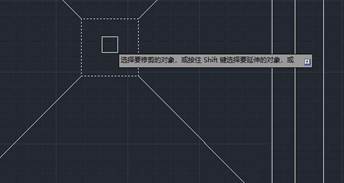

4、修剪掉不需要的多余邊角
5、再次選擇多邊形繪制工具，外切于圓進行角花繪制。

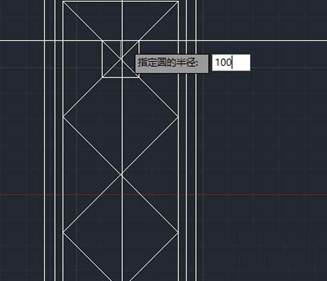

6、填好圓半徑，這里圓的半徑就是角花的二倍，例如輸入100半徑，出來的角花就是200

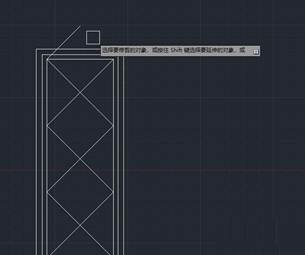

7、用同樣的方法進行復制角花，打開捕捉直接進行繪制，繪制結束后修剪剩下的邊角。
以上就是CAD繪制瓷磚過道角花的教程，希望大家喜歡，請繼續關注中望CAD官網。
