當用戶對一個圖形進行了較長時間的編輯過成后，可能會在屏幕上留下一些殘跡。要清除這些殘跡，可以用刷新屏幕顯示的方法來解決。
   在CAD中，刷新屏幕顯示的命令有“重畫”【Redrawall】、“重生成”【Regen】和“全部重生成”【Regenall】命令。

一、“重畫”【Redrawall】：
　在CAD中，使用“重畫”命令，系統將在顯示內存中更新屏幕，消除臨時標記。 使用重畫命令Redrawall，可以更新用戶使用的當前視區。

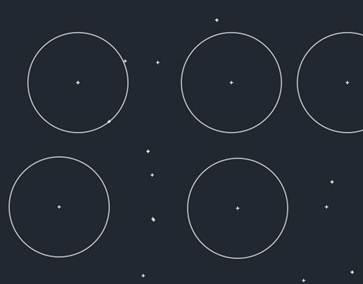

例如：當【BLIPMODE】命令打開時，在窗口中單擊鼠標就會留下很多的點標記，如圖所示。

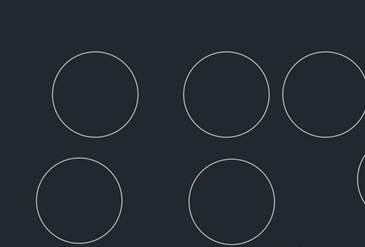

2.在CAD菜單欄中選擇“視圖”-“重畫”命令，將從當前視口中刪除編輯命令留下的點標記，如圖所示。

  重畫可以簡單的理解為圖面顯示的刷新，在繪圖過程隨時都在進行。

二、“重生成”【Regen】：
　來看一下什么時候會要用到“重生成”命令。當圖中有很小的圓一下縮放到很大時，可以明顯看出圓是一個多邊形，輸入“重生成”【Regen】命令后圓變得光滑。當利用滾輪不斷放大或縮小一張圖時，到一定時侯就會提示已經縮放到極限，此時執行一下“重生成”【Regen】命令，就可以繼續縮放了。
  重生成與重畫在本質上是不同的，利用 “重生成” 命令可重生成屏幕，此時系統從磁盤中調用當前圖形的數據，比“重畫”命令執行速度慢，更新屏幕花費時間較長。在CAD中，某些操作只有在使用 “重生成”命令后才生效，如改變點的格式。如果一直使用某個命令修改編輯圖形，但該圖形似乎看不出發生什么變化，此時可使用“重生成”命令更新屏幕顯示。
“重生成”命令有以下兩種形式：
　　1.選擇“視圖”- “ 重生成 ” 命令 (REGEN) 可以更新當前視區。
　　2.選擇“視圖”-“ 全部重生成 ” 命令 (REGENALL) ，可以同時更新多重視口。
　　看了以上還不明白啊，比如：本來畫的一個圓，可是顯示有時會有棱有角的，這樣就運行RE命令重生成一下，圓就圓了，對比如圖：


 問題：
  如果用戶沒有選擇使用【REGEN】重生成命令，就不能生成圓滑的圓了，這時又該如何設置能使CAD自動重生成對象呢？如下圖。

問題原因：
這時該用到CAD系統中的【REGEN】命令了，這個命令是CAD系統用來控制圖形的自動重生成功能的。

解決方法：

方法一：
打開CAD命令行，輸入命令【REGEN】，然后按【Enter】鍵確認執行。
此時我們看到命令行出現提示：
輸入模式 [開(ON)/關(OFF)] <關閉(OFF)>:
此時只要輸入【ON】，然后按【Enter】鍵確認執行即可。

方法二：
打開CAD命令行，此時我們輸入命令【REGENMODE】，然后按【Enter】鍵確認執行。
這時我們看到命令行出現如下提示：
輸入 REGENMODE 的新值 <0>:
最后我們輸入值【1】，然后按【Enter】鍵確認，就可以了。
