cad怎么畫廠房的線條平面圖?
1、將CAD打開，然后在繪圖里找到矩形選項：

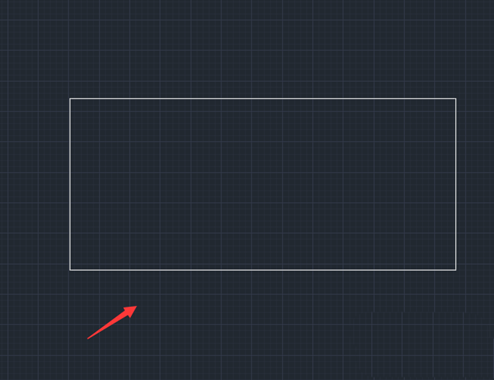

2、選擇矩形我們?cè)诶L圖區里畫出一個矩形作為廠房的外輪廓，如圖所示：
3、再在繪圖里找到直線選項

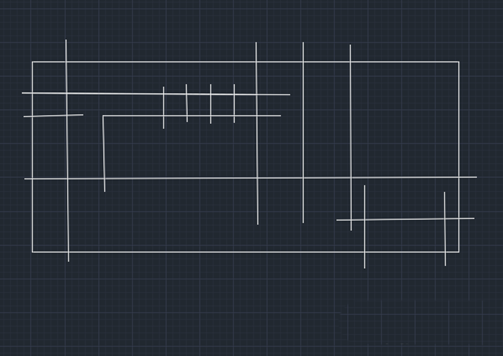

4、選擇直線命令我們?cè)趶S房?jī)?nèi)畫出廠房里的其他結構線，如圖所示：
5、繪制好之后再在修改里找到修剪命令

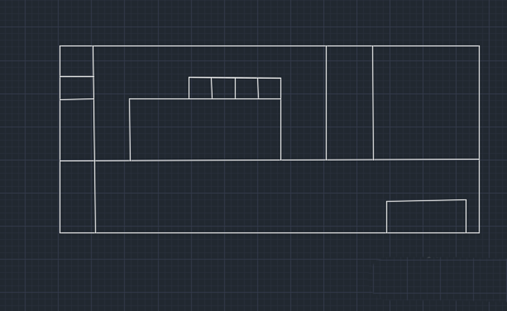

6、選擇修改命令然后將我們繪制的圖形多余的部分全部修剪掉，如圖所示：

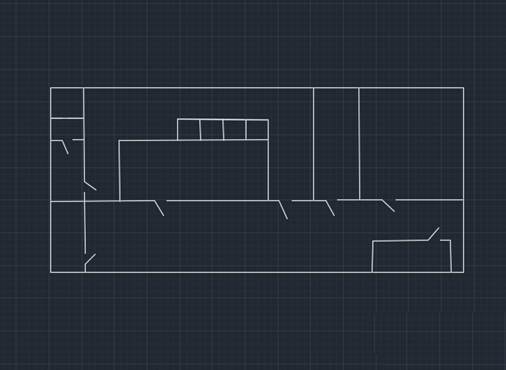

7、我們使用打斷命令將圖形中的線打斷做出車間的門，如圖所示：
8、再在菜單那里找到文字命令

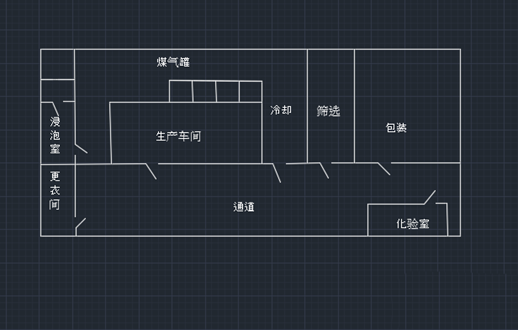

9、選擇文字命令我們依次為車間標注出其用途，這樣我們的廠房就畫好了，如圖所示：
以上就是CAD畫廠房線條圖的教程，希望大家喜歡。
