CAD中的增量角是什么概念,怎么應用？
增量角在CAD當中為“對象追蹤或極軸追蹤”打開時才有的一個設置。增量角的概念為一定角度的倍數角度（極軸狀態下使用，會出現虛線），假設增量角為30°，那30°的倍數角都會出現虛線以方便捕捉。一般使用 45°增量角，那么45°、90°、135°、180°、225°、270°、315°、360°都會被捕捉到（米子方向）。
增量角設置方法具體如下：

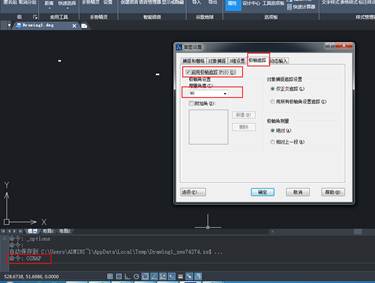

設置命令：osnap-- 極軸追蹤
1。啟用極軸追蹤
2。增量角設置為30
3。對象捕捉追蹤設置：用所有極軸角設置追蹤

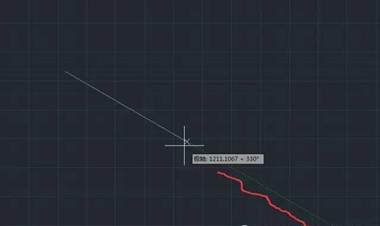

畫圖時，如畫線line，給定第一點后當你畫第二點時，如鼠標停留在與第一點連線的水平夾角30左右位置時會出來虛線（如下圖紅色曲線標示部分綠色虛線），此時如果點選，畫出來的就是標準的30度斜線。
