CAD快速求多個圖形面積的3種方法



方法一:用AA命令求多個圖形的總面積。

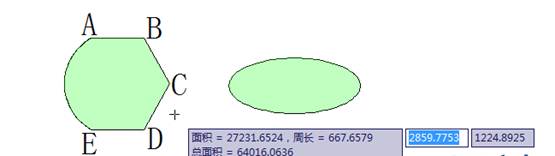

在命令行輸入AA,按空格,輸入A,按空格,指定A點,指定B點,指定C點,指定D點,指定E點,輸入A,按空格,輸入S,按空格,指定圓弧上一點,最后再指定A點,按空格,輸入O,按空格,選擇橢圓,按空格。則顯示兩個圓形的總面積。

CAD快速求多個圖形面積的3種方法

方法二:用MEA命令求多個圖形的總面積。

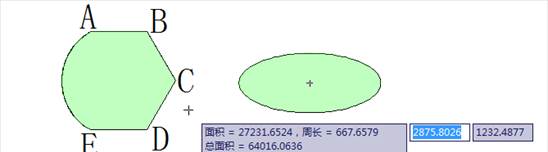

在命令行輸入MEA,按空格,輸入AR,按空格,輸入A,指定A點,指定B點,指定C點,指定D點,指定E點,輸入A,按空格,輸入S,按空格,指定圓弧上一點,最后再指定A點,按空格,輸入O,按空格,選擇橢圓,按空格。則顯示兩個圓形的總面積。

CAD快速求多個圖形面積的3種方法

方法三:用H命令求多個圖形的總面積。

在命令行輸入h,按空格,彈出填充對話框,設置圖案為“SOLID”,樣例顏色為紅色,其它設置為默認。然后點擊“拾取點”按鈕,在兩個圖形中分別拾取一點,按空格,點擊確定,再點擊紅色填充圖案,然后Ctrl鍵+1打開特性對話框,在特性中點幾何圖形上可以看到兩個圖形的總面積,如下圖所示:
