CAD彎頭怎么畫?



 怎么利用中望CAD畫一個CAD水管彎頭呢?具體步驟如下:

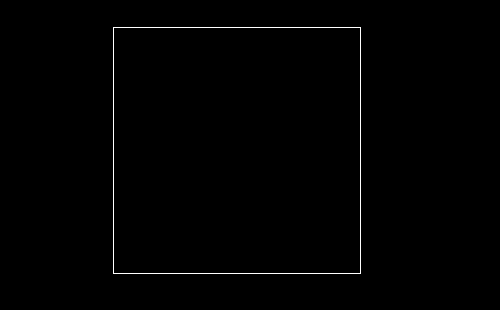

1、打開CAD,轉主視圖,畫50*50的矩形。

CAD彎頭怎么畫?

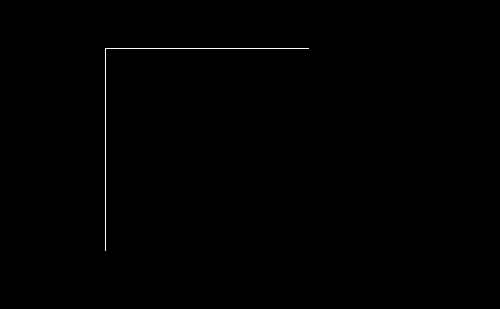

2、修剪掉左側邊與下側邊。

CAD彎頭怎么畫?

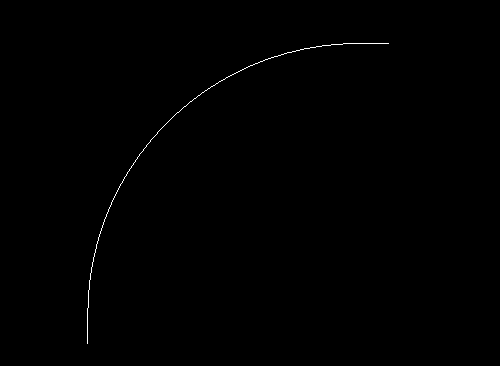

3、倒圓角R45。

CAD彎頭怎么畫?

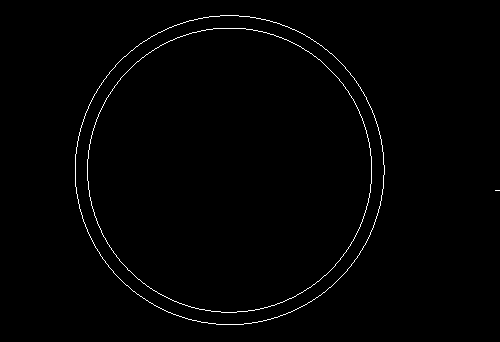

4、轉左視圖,畫直徑50的圓,并向內偏移2。

CAD彎頭怎么畫?

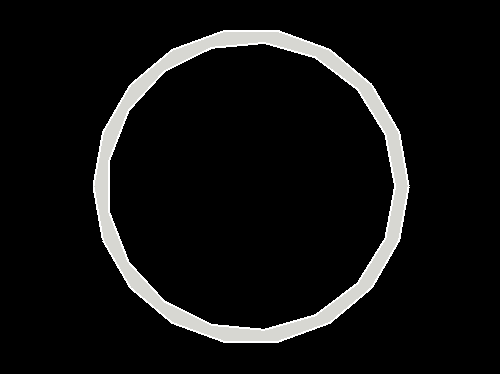

5、面域兩圓,再用大圓減去小圓,轉概念視覺樣式。

CAD彎頭怎么畫?

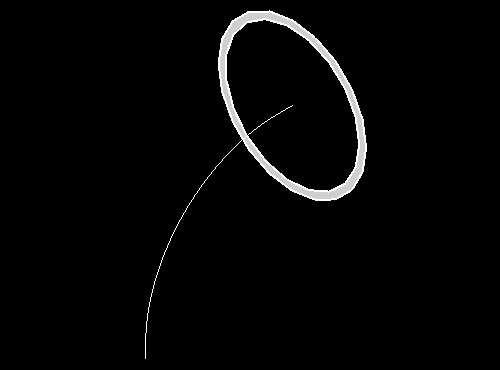

6、轉西南等軸測視圖,將圓移至彎角線端點(圓心對齊端點)。

CAD彎頭怎么畫?

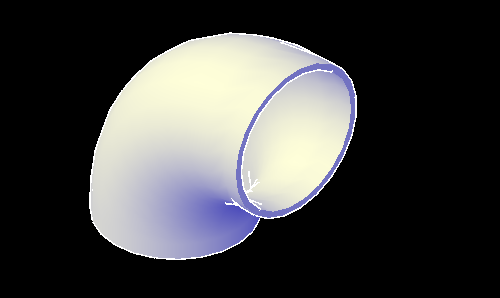

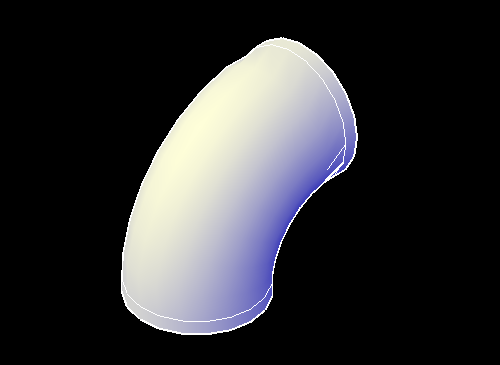

7、以彎角線為路徑拉伸圓,彎頭完成了。

CAD彎頭怎么畫?

CAD彎頭怎么畫?
