CAD畫魚池的教程
如何繪制一個魚池的平面圖呢?下面我們來看看CAD畫魚池的教程。

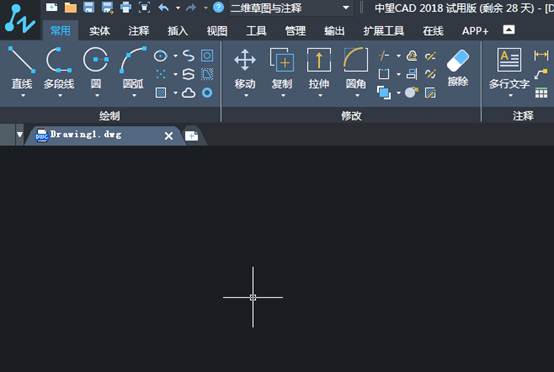

1、打開中望CAD這款軟件,進入CAD的操作界面如圖所示:

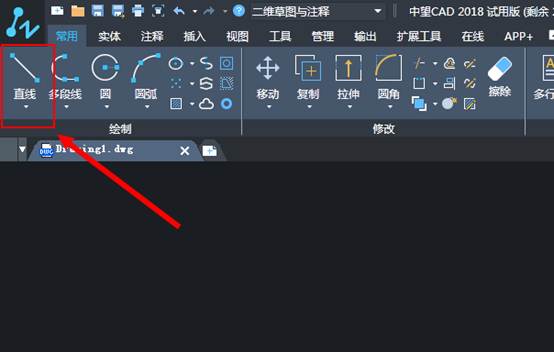

2、在該界面內找到直線命令,如圖所示:

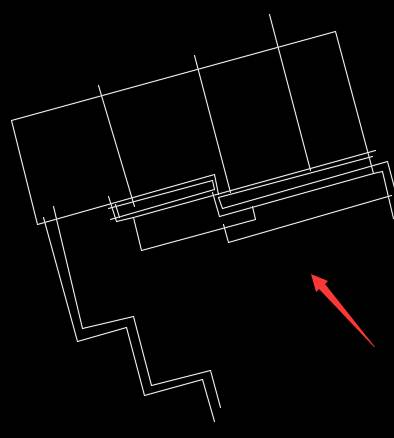

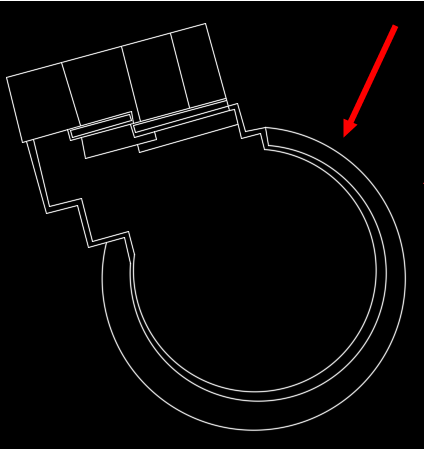

3、使用直線命令在繪圖區里繪制出如圖所示的圖形:

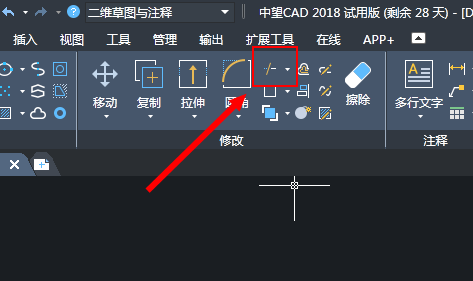

4、再在菜單區里找到修剪命令,如圖所示:

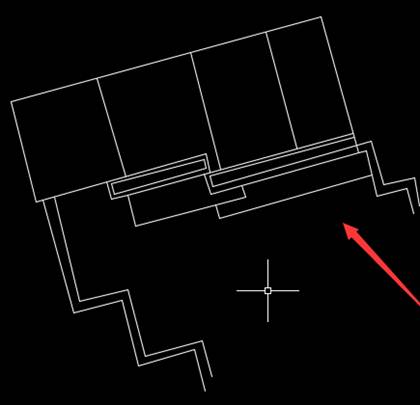

5、使用修剪命令將多余的線剪掉,如圖所示:

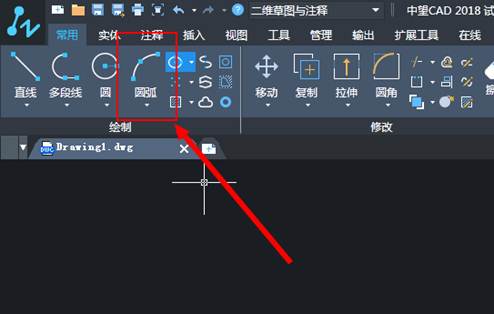

6、再在菜單區里找到圓弧命令,如圖所示:
7、使用圓弧命令,在繪圖區里繪制三個圓弧,如圖所示:

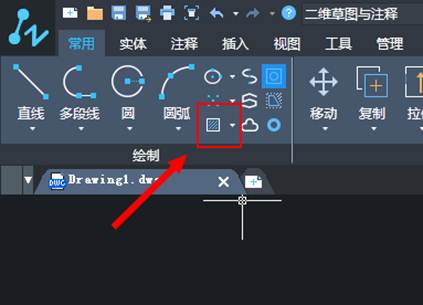

8、再在菜單區里找到填充命令,如圖所示:

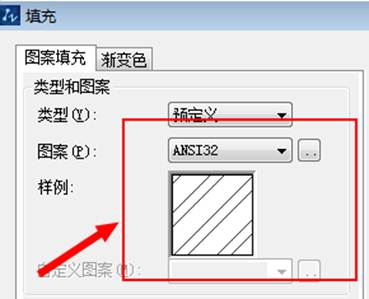

9、選擇填充命令,在其設置里選擇填充的樣式,如圖所示:

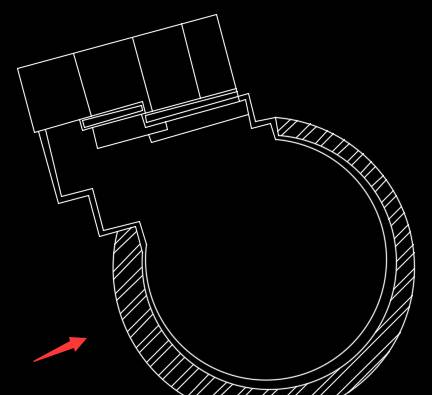

10、再在圓弧內點擊鼠標左鍵填充上我們選擇的圖案樣式,如圖所示:

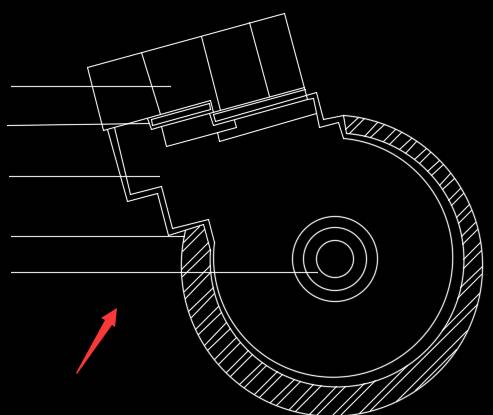

11、分別選擇直線和圓命令,再在剛剛的圖形內會出直線和三個同心圓,如圖所示:
12、再在菜單區里找到文字命令,如圖所示:

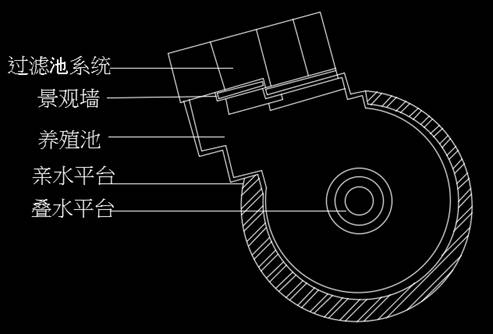

13、使用文字命令,在圖形上標注出魚池各部分的用途這樣我們的魚池就畫好了,如圖所示:
