CAD專業圖紙繪制有時是需要數學公式來計算，該怎么插入公式呢？這里給大家展示一個簡單的工具，來實現上述的目的。

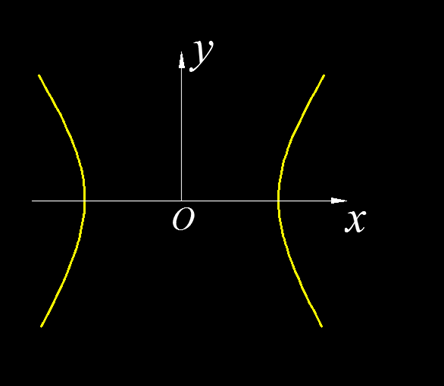

1、打開中望CAD，繪制圖中所示曲線（數學中的雙曲線），點擊菜單“插入”→OLE對象。

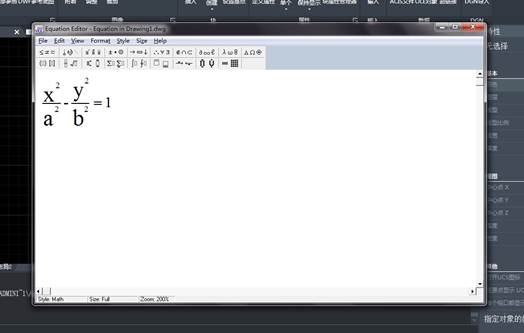

2、選擇“Microsoft 公式3.0”，打開如圖所示的公式編輯器，將相應的公式編輯進去，然后關閉。
3、公式直接生成在模型空間繪圖界面中，如圖所示。此時會發現公式看上去一塊白的很突兀。
4、這時如果將圖紙打印成PDF，那樣就能較好地融入圖中了。點擊菜單“文件”→打印，打開如圖所示窗口。打印機選擇“DWG to PDF.pc5”,打印范圍選“窗口”，直接選中圖形對象。

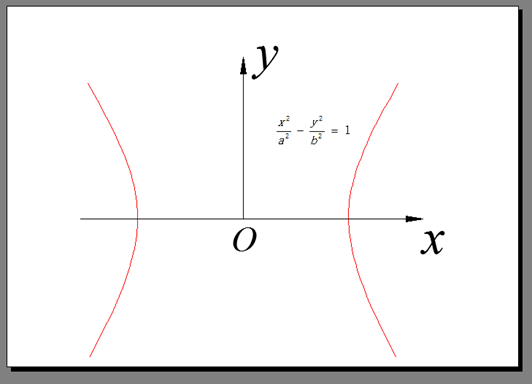

5、全部設置完后可以看預覽，如圖，此時圖片很清晰了。如果是工程出圖，那完全按這樣的步驟沒問題，如果是論文里插圖，這樣得到的也足夠清晰美觀了。最后一步，Esc鍵退出預覽，點確定。這樣公式變順利插入到CAD圖形中了。
以上就是CAD插入公式的方法，希望大家喜歡。
