CAD怎么設計一款歐式門平面圖?



歐式門相比于普通的門的畫法較為復雜,因為它的門板上有較多復雜的線條。下面我們看看歐式門的簡單畫法,以雙扇門為例。



1、首先繪制門套,高為2250,寬度為1900。調用偏移命令,將線段依次向內偏移40,70。

CAD怎么設計一款歐式門平面圖?

2、在線段中間繪制一條垂直線。

CAD怎么設計一款歐式門平面圖?

3、調用矩形命令,繪制尺寸為600*780矩形,并移動到相應位置。

CAD怎么設計一款歐式門平面圖?

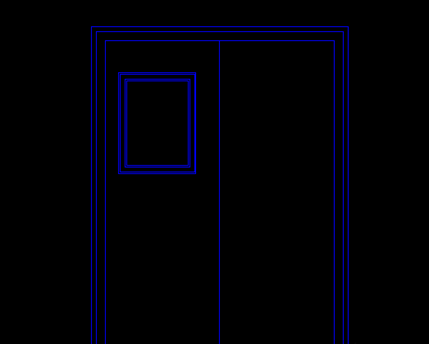

4、將矩形向內偏移10,40,10。

CAD怎么設計一款歐式門平面圖?

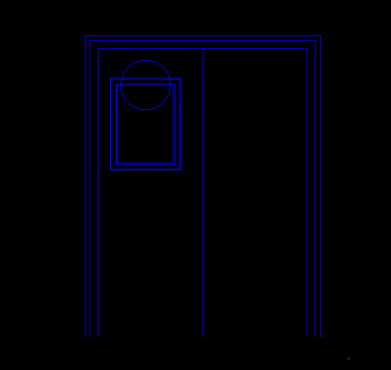

5、以線段中心繪制一個半徑為210的圓。

CAD怎么設計一款歐式門平面圖?

6、依次向內偏移10,40,10,并調用修剪命令進行修剪。

CAD怎么設計一款歐式門平面圖?

7、按上述方法繪制下面的造型。

CAD怎么設計一款歐式門平面圖?

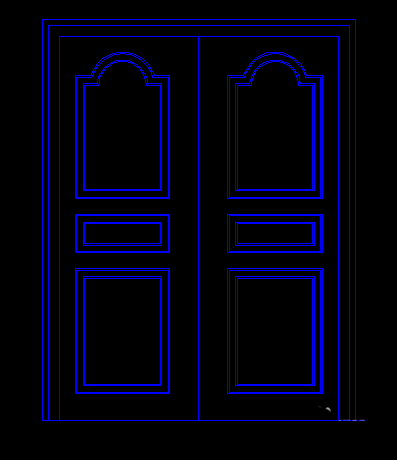

8、通過鏡像的到另一側的圖形,歐式門繪制完成。

CAD怎么設計一款歐式門平面圖?

過程是不是挺簡單的,大家可以嘗試一下。
