CAD繪制子彈頭平面圖的方法
如何用CAD繪制一顆子彈頭呢?下面我們來看看詳細的繪制子彈頭的教程,步驟挺簡單的,需要的朋友可以參考一下。

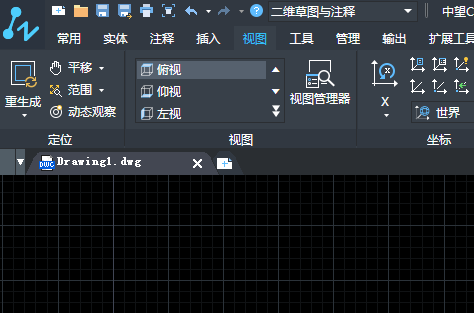

1、打開中望CAD這款軟件,進入操作界面,如圖所示:

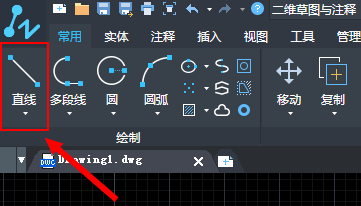

2、在該界面內找到菜單區里的直線命令,如圖所示:a
3、使用直線命令繪制出子彈頭的一側的圖形,如圖所示:

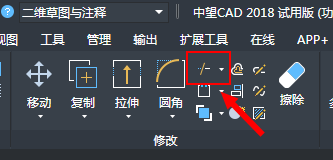

4、再在菜單區里找到修剪命令,如圖所示:

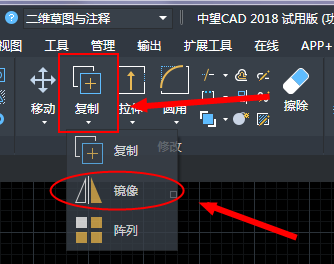

5、使用修剪命令將多余的線剪掉,再在菜單區里找到鏡像選項,如圖所示:

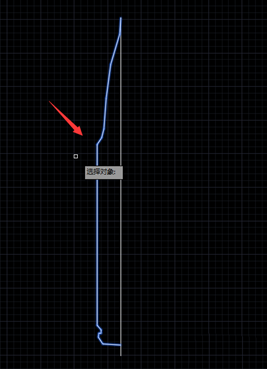

6、點擊鏡像選項,提示我們選擇對象,將我們繪制子彈頭的形狀選擇出來,如圖所示:

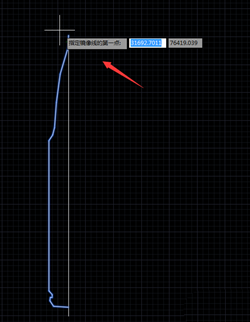

7、選擇好形狀后,按下回車鍵,提示我們指定景象的第一點,如圖所示:

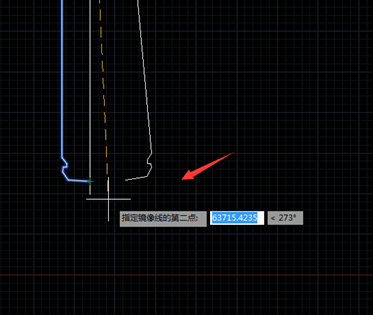

8、指定鏡像的第一點后,提示我們指定鏡像的第二點,如圖所示:

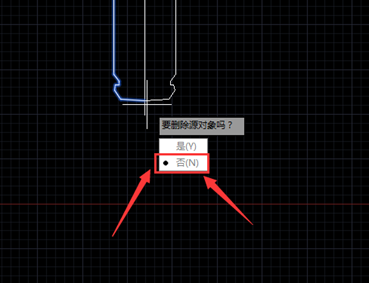

9、指定第二點后按下回車鍵在彈出的對話框內選擇否,如圖所示:
10、選擇否按下回車鍵,就得到了子彈頭的另一側,將中間的鏡像線刪除,最后的圖形如圖所示:
以上就是CAD繪制一顆子彈頭的方法,希望大家的喜歡。
