如何使粗糙的圖形恢復平滑?



CAD設計過程中,大家經常會遇到一種情況就是,圖紙變得很粗糙,不光滑,如果不及時處理的話,會影響到整體的美觀度,但是這種情況也是可以得到解決的,我們應該采取恢復措施。

造成圖紙粗糙的原因是,由于圖元越來越多,圖紙分類也越來越多,因此,整個圖紙就會變得很大,我們習慣性的會進行對整體圖紙的縮放,導致整個圖紙的一些塊或者線條都會變得不光滑。如下圖所示:

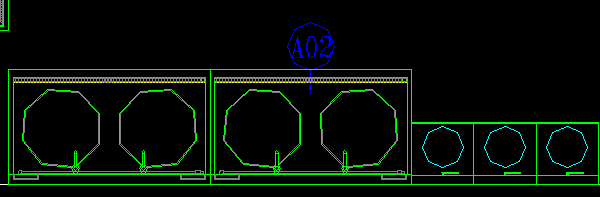

CAD圖元不光滑

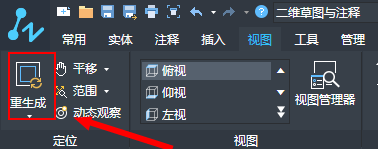

 遇到這種情況我們可以用重生成命令對整個圖紙進行重生成,重生成命令,工具操作如下:

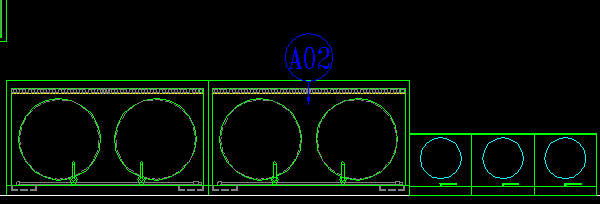

恢復后效果:

光滑線條

雖然這些問題很微不足道,但是遇到這樣你會解決嗎?打開扎實的基礎很重要。
