CAD怎么繪制奧運五環圖形?



今天我們來看看使用CAD繪制奧運五環的技巧,奧運五環就是由五個不同顏色的圓環組成的一個圖形,下面是繪制奧運五環的具體步驟。學會這個,你可以同時掌握運用圓環的使用方法。

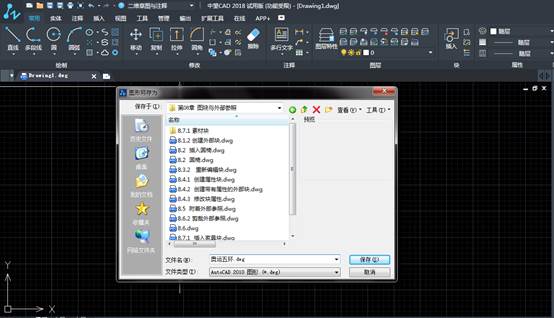

1、正常啟動中望CAD軟件,選擇“文件|保存”菜單命令,將其保存為“奧運五環”

CAD怎么繪制奧運五環圖形?

2、執行“圓環”命令,根據命令行提示,設置內徑為“80”、外徑為“100”,繪制一個圓環。

CAD怎么繪制奧運五環圖形?

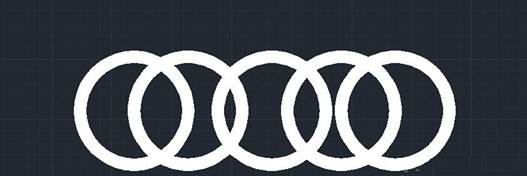

3、執行“復制”命令和執行“移動”命令,按【f8】鍵打開“正交”模式,從而復制出五環效果。

CAD怎么繪制奧運五環圖形?

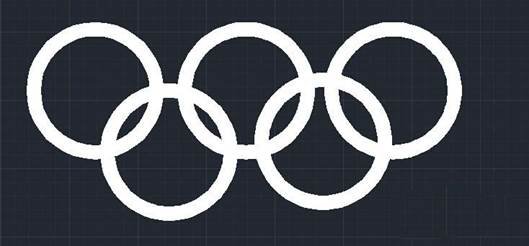

4、用“移動”命令(M)擺出奧運五環的形狀。

CAD怎么繪制奧運五環圖形?

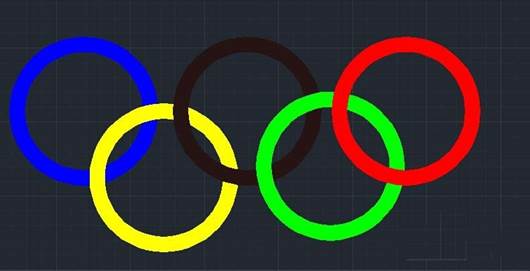

5、按【ctrl+1】組合鍵打開“特性”面板,依次將圓環的顏色修改為藍、黃、黑、綠、紅。

CAD怎么繪制奧運五環圖形?

以上就是繪制奧運五環的方法,你掌握好了嗎?
