CAD繪制門弧平面圖的方法
怎么利用CAD繪制門弧平面圖呢？在繪制建筑圖的時候，需要滬指門弧，該怎么繪制呢？下面我們就來看看cad繪制平面門弧的教程，需要的朋友可以參考下。

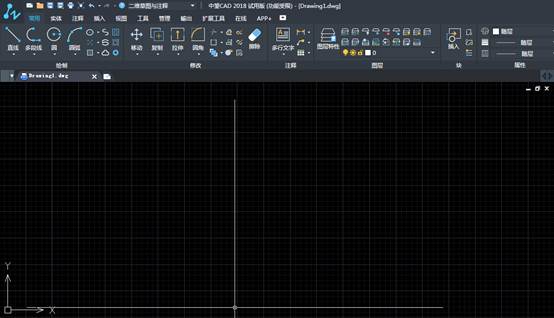

1、打開中望CAD軟件。

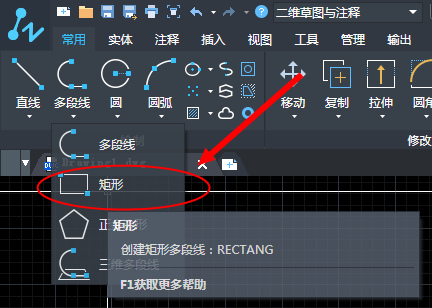

2、在“常用”菜單欄里點擊“圓”的下拉符號選擇“矩形”工具，畫一個厚度為50MM，長度為810MM的門框。

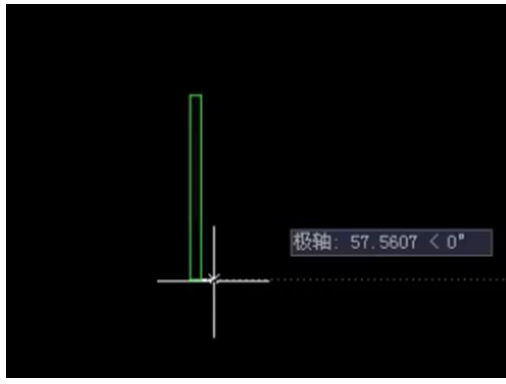

3、選擇圓弧工具，命令行鍵入“C”，拾取矩形門框右下角的點，向上移動，再拾取右上角的點做為圓弧起點。

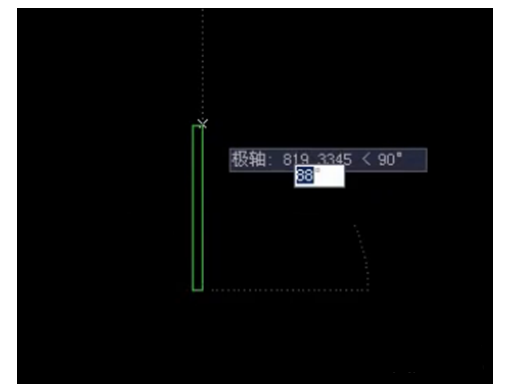

4、把弧線向左下拉至矩形門框最下面那根線平行，按左鍵確定。

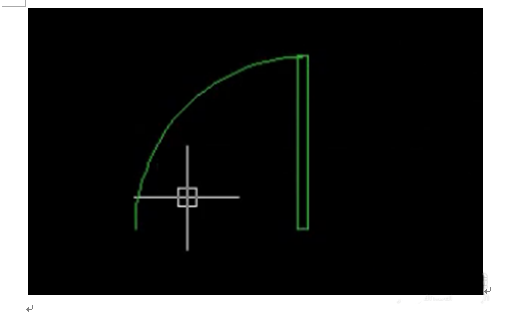

5、選擇直線工具，把門弧連接起來。

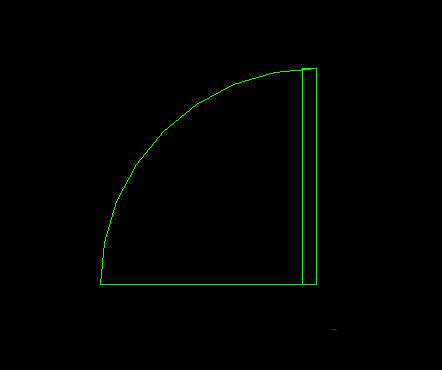

6、門弧完成
以上就是CAD繪制門弧平面圖的教程，歡迎大家前來學習！
