怎么用CAD畫房子平面圖
cad怎么畫房子平面圖?cad中想要畫一個簡筆畫效果的房子,該怎么畫呢?下面我們就來看看cad畫房子的教程,很簡單,需要的朋友可以參考下。
1、首先打開中望CAD2018軟件,新建一個工程,在繪圖欄點擊矩形命令,畫一個矩形,大小可根據要求或者自定義。

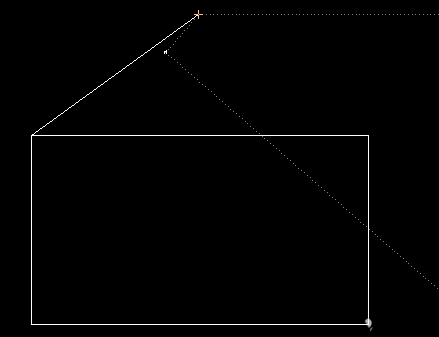

2、然后以矩形的左上角的端點為起點畫一條斜的線段,如下圖所示,線段的長度可以自定義或者根據要求定義。

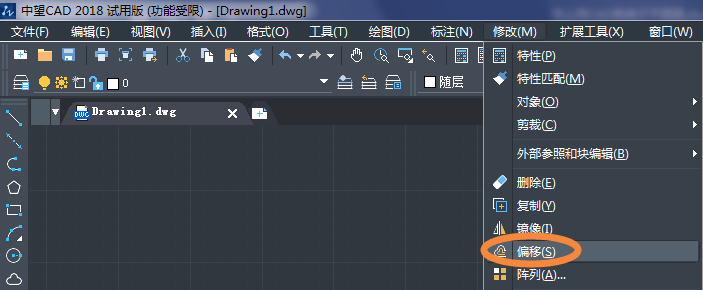

3、選擇修改工具欄中的“偏移”命令,命令行選擇“通過”選項,點擊矩形的右上角的端點,實現偏移。

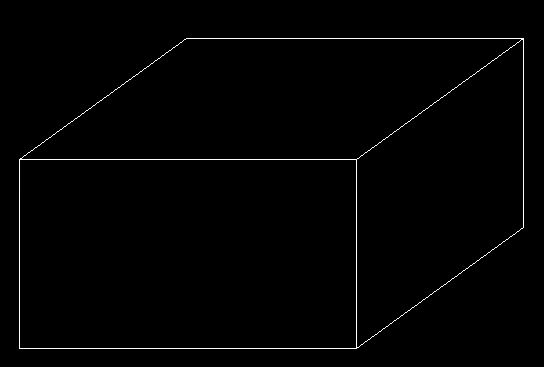

4、然后將兩條斜線的端點連接起來形成一個平行四邊形。同樣的操作步驟,將右側的線也拼成一個平行四邊形,如圖.

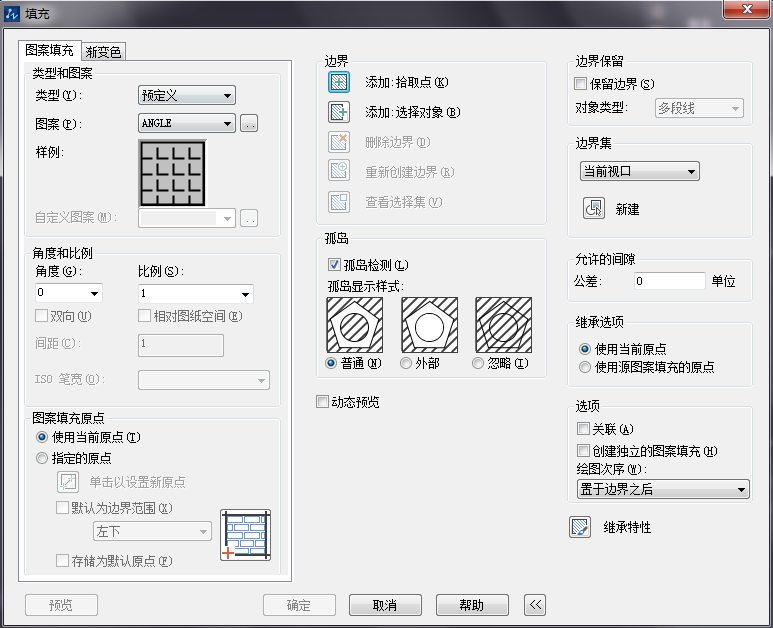

5、選擇“繪圖”中的“圖案填充”選項,打開對話框,選擇合適的圖案,填充屋頂。

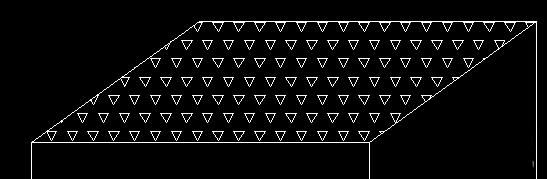

6、填充好的效果如下圖所示,可以在對話框中選擇合適的比例來調整填充圖案的疏密程度。
7、在最中間的矩形框中,畫上合適的門和窗,效果如下圖所示,也可以用鏡像的方法畫兩個窗戶。

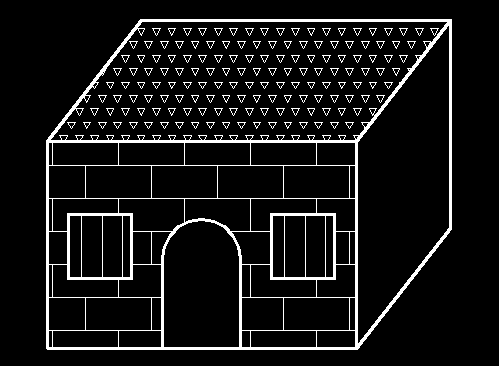

8、用剛才圖案填充的方法進行填充,圖案自定義,效果如下,好啦,一個房子畫好了,有興趣的朋友可以自己試一試,很簡單哦。
