CAD怎么畫手表表盤平面圖
CAD怎么畫手表表盤平面圖?很多朋友喜歡戴手表,想要繪制一個手表表盤,該怎么繪制呢?主要使用到環形矩陣,選擇,和文字這些基礎功能,下面我們就來看看詳細的教程。

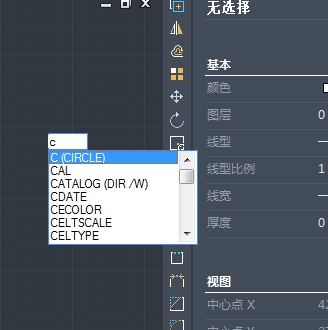

1、表盤的繪制思路是首先繪制兩個同心圓做大體,然后利用陣列作出刻度盤,添上數字,最后使用選擇做出時針分針?,F(xiàn)在我們輸入命令“c”來繪制同心圓。

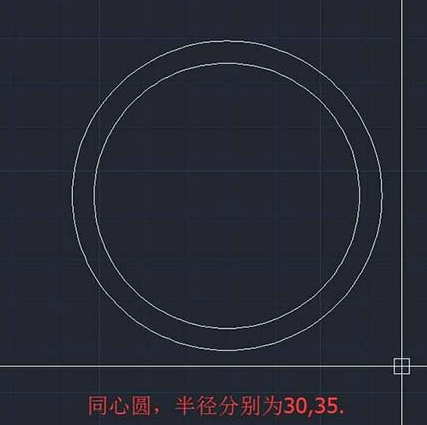

2、我們需要的是兩個同心圓做表殼,圓的半徑并不做限制,這里我選擇的是半徑分別為30,35的同心圓。
3、然后我們開始繪制刻度線,現在我們畫一個長度為3的直線在內圓的象限點上,準備使用環形陣列。

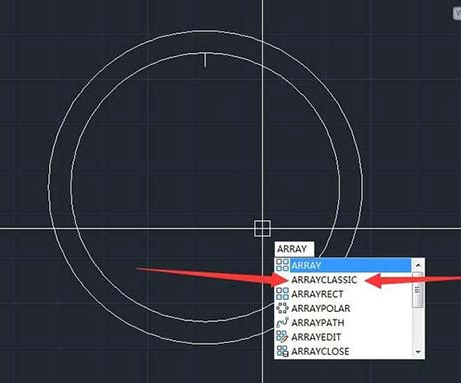

4、要想使用環形陣列就需要調出陣列參數面板進行設置是很方便的,直接輸入命令“arrayclassic”后空格鍵確定就能看到。
5、現在在陣列面板中,我們選擇“環形陣列”,開始設置參數,項目總數為“60”,填充角度“360”,然后選擇陣列中心點,點擊“中心點”按鈕。
6、之后讓我們指定陣列中心點,這里選擇同心圓的圓心。項目總數60為刻度總數是60條,填充角度360為這60條刻度布滿了這個圓。
7、選擇完中心點后,回到了陣列面板,開始選擇陣列對象了,點擊“選擇對象”的按鈕。
8、我們選擇先前畫好的長度為3的直線后空格鍵確定,它將會均勻分布在360度的圓中,且數量為60。
9、這下我們設置好環形陣列的全部了,滿足地按下“確定”按鈕,見證奇跡的時刻。

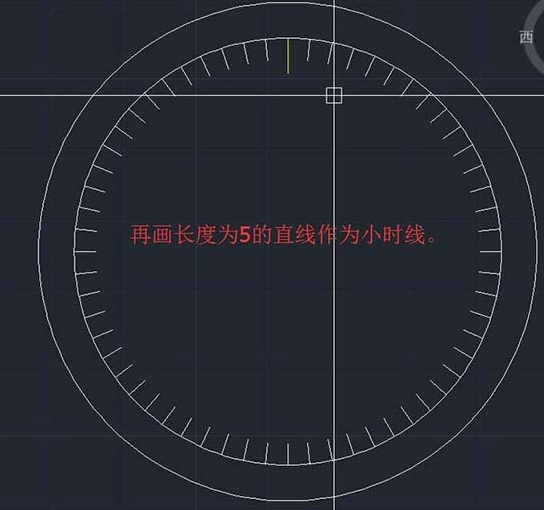

10、畫好刻度線后,我們需要小時線,所以我們再在圓的象限點上畫稍長的直線,這里長度為5.
11、同樣調出陣列參數面板,選擇“環形陣列”,項目總數為“12”,填充角度為“360”,選擇中心點,選擇對象,都是類似的。
12、現在大體已經形成了,我們需要添上文字,點擊左側工具欄的“文字”按鈕,輸入小時線下的數字,小提示,這里也可以用環形陣列來做哦。

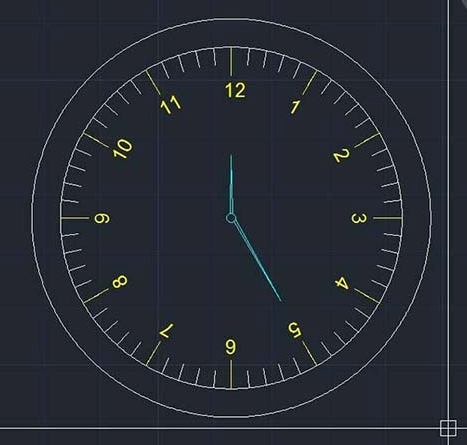

13、最后,我們在圓中畫指針軸,使用命令“c”畫一個小圓,再用命令“l(fā)”畫兩條直線來繪制指針。這樣我們的手表表盤就完成了。
