CAD導出PDF大小比例不對的解決辦法
CAD導出PDF比例不對怎么辦？cad中的圖紙想要導出為pdf文件，但是導出以后發現圖紙比例不對，該怎么辦恩？下面我們就來看看CAD導出PDF大小比例不對的詳細解決教程。

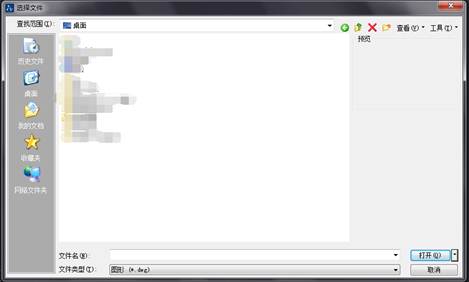

1、首先我們先打開cad軟件，然后點擊打開，選擇一張圖紙，然后打開。

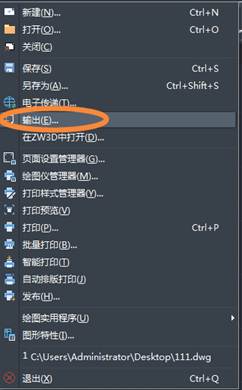

2、cad里面提供了輸出功能。但很多人往往是這一步出了問題。我們先選擇導出pdf。
3、生成好pdf后我們會發現，圖紙比例太小，根本無法使用。

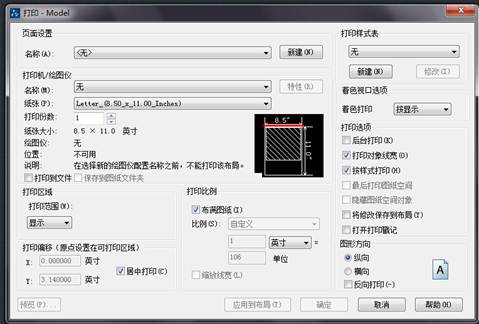

4、這時候我們可以嘗試打印功能，選擇菜單欄里的打印，選擇打印選項。
5、在打印選項中，我們選擇打印機為pdf，沒有的話需要虛擬打印機。
6、然后將打印范圍修改為范圍。這時候我們可以點擊左下方預覽按鈕進行查看。
7、這時候我們會發現比例已經不錯了，退出預覽點擊打印即可保存到pdf。
以上就是cad導出pdf比例大小的教程，希望大家喜歡。
