CAD角度標注度分秒怎么轉換成百分度?

CAD中角度標注度分秒改成百分度的,該怎么標注呢?下面我們寄來看看詳細的教程。

1、打開cad,有如圖所示所示的一個度分秒表示的角度標注,現將其改為百分度來表示。

CAD角度標注度分秒怎么轉換成百分度?

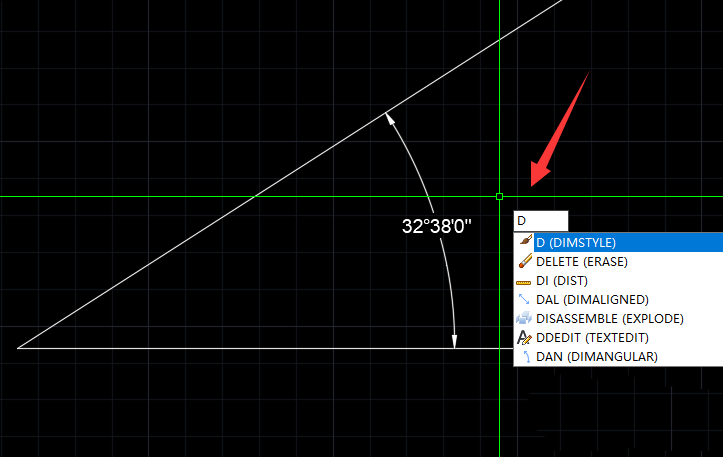

2、輸入修改命令“d”,回車。

CAD角度標注度分秒怎么轉換成百分度?

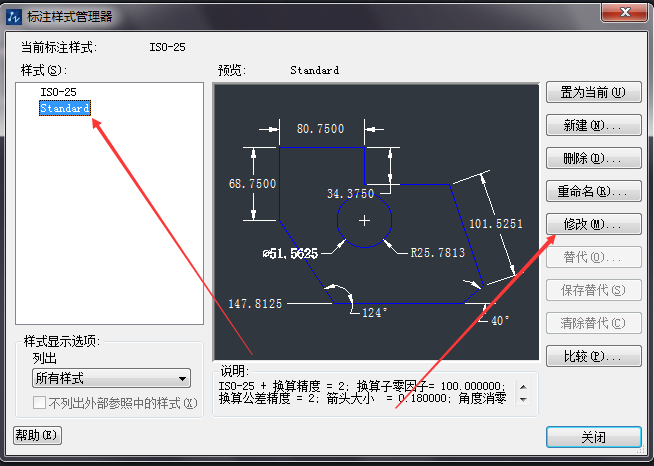

3、進入樣式管理面板,找到標注樣式(默認為當前樣式),點擊右側修改。

CAD角度標注度分秒怎么轉換成百分度?

4、找到主單位——單位格式。

CAD角度標注度分秒怎么轉換成百分度?

5、點擊下拉菜單,選擇百分度。

CAD角度標注度分秒怎么轉換成百分度?

6、設置顯示精度。

CAD角度標注度分秒怎么轉換成百分度?

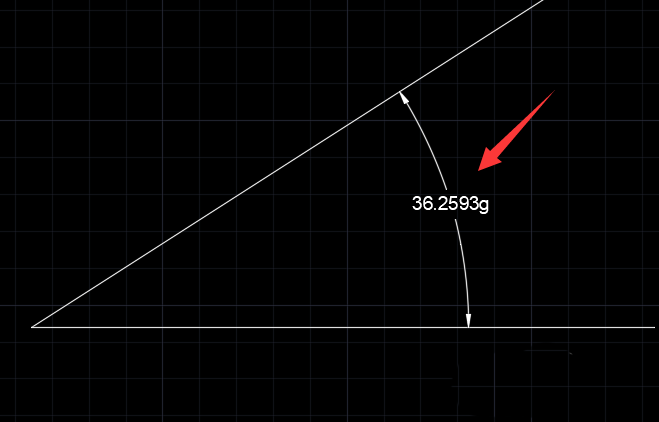

7、完成設置,點擊確認退出,完成修改,效果如圖所示。

CAD角度標注度分秒怎么轉換成百分度?

CAD角度標注度分秒怎么轉換成百分度?

以上就是cad角度標注為百分度的教程,希望大家喜歡。
