在CAD中為什么直徑標注只有一個箭頭

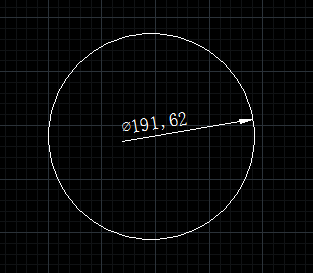

在CAD中標注直徑，當標注尺寸在圓內部顯示時，為何不是顯示的是雙箭頭（尺寸線剛好是直徑），而是尺寸線剛好是半徑的單箭頭，如下圖所示。

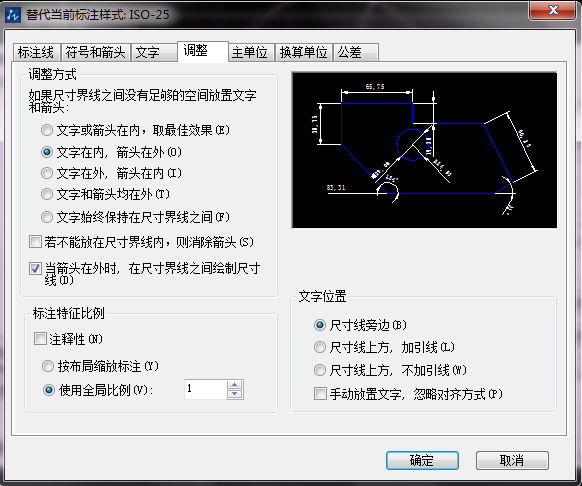

打開標注樣式對話框，單擊“修改”，選擇“調整”選項卡，選擇調整方式為“文字在內，箭頭在外”。
修改之后，直徑標注顯示為雙箭頭，尺寸線剛好是直徑。
