CAD如何把散線合并成一個整體
在使用CAD的過程中，很多時候我們需要把一條條散的線合并成一個整體，這樣我們?cè)谝苿?dòng)的時候才不會落下一些線，另外有時候我們需要把一條條散的線組成的圖形做成“塊”，這時也是需要把散線合并成一個整體，下面給大家介紹一下如何把散線合并成一個整體。

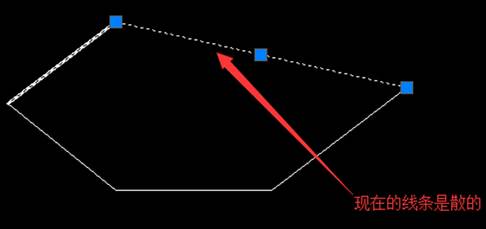

1、 以下圖的五邊形為例。
2、 在命令行中輸入“PE”。
3、 任意選擇一條線，然后選擇合并命令“J”。

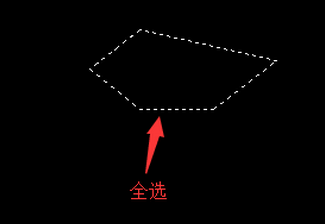

4、 全選需要合并成整體的散線，再按“空格鍵”兩下。

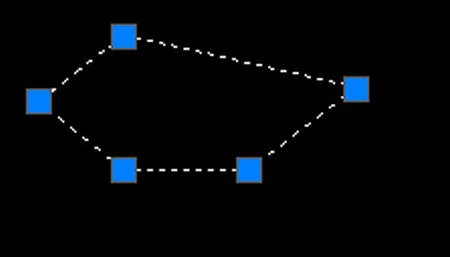

5、.單擊線條出現下圖效果，即說明合并完成。
以上就是關于CAD把散線合并成一個整體的全部分享啦，喜歡的話歡迎關注我們的官網和公眾號！豐富的優質內容等你來哦！
