什么是CAD屬性塊
使用CAD的人都知道圖塊,因為圖塊可以重復插入,因此被廣泛使用。但我發現有不少初學者,甚至有些用CAD較長時間的人并不知道什么是屬性塊,并且對屬性塊的作用和定義方法不是很了解。
一、什么是CAD屬性塊?

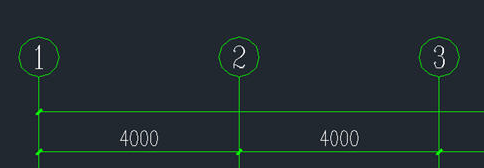

簡單的說,屬性塊就是在圖塊上附加一些文字屬性(Attribute),這些文字可以非常方便地修改。屬性塊被廣泛應用在工程設計和機械設計中,在工程設計中會用屬性塊來設計軸號、門窗、水暖電設備等,在機械設計中會應用于粗糙度符號定制、圖框標題欄、明細表等。例如建筑圖中的軸號就是同一個圖塊,但屬性值可以分別是1、2、3等,如下圖所示。
利用屬性塊我們可以將類似的圖形定義成一個圖塊,通過改變屬性來調整圖塊的顯示。
二、如何創建CAD屬性塊?
屬性塊的創建很簡單,只是在創建普通塊的基礎上添加上需要的屬性文字。基本操作步驟如下:
1、繪制好圖塊內包含的幾何圖形。

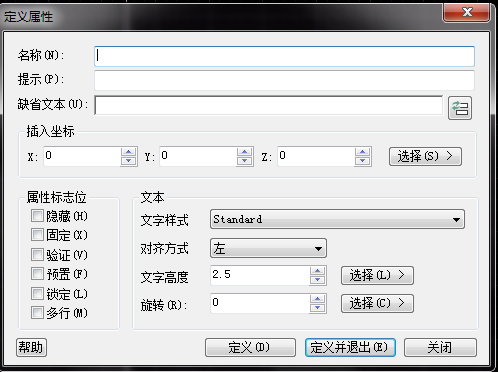

2、創建一個和多個屬性文字,菜單:繪圖>塊>定義屬性,命令為attdef,然后會彈出下圖所示對話框。
這個對話框最主要的參數是:標記、提示和缺省文本。標記就是一個標簽,比如說這個屬性用來表示是高度,你可以輸入height;提示是插入此圖塊時出現的提示,比如說你可以寫:請輸入高度;缺省文本就是此屬性的默認值。
定義好這三個參數后,你根據自己的需要確定文字的高度,在圖中確定屬性插入的位置即可。至于其他參數,例如是否可見,是否是固定值,是否用多行文字,是否使用字段等等,這些就看你的需要了,一般情況下可以不管。
一個圖塊可以有多個屬性,例如一個矩形里可以設置長和寬兩個屬性,一個圖框的標題欄可以設置十幾個屬性。
三、屬性文字和普通文字有什么區別?
屬性文字與普通文字最大的區別是方便修改,雙擊屬性塊就會彈出增強屬性編輯器,可直接對屬性值進行修改,選中屬性塊,也可以在屬性框(ctrl+1)中修改屬性的值。而圖塊中的普通文字等同于其他圖形,要想修改這些文字,必須分解圖塊或者用圖塊編輯的相關命令:參照編輯(refedit)或塊編輯。因此在定義圖塊的時候,需要修改的文字就定義成屬性文字,不需要修改的就定義成普通文字。
