CAD外部參照插入后圖形不匹配該怎么辦
有時候我們會遇到這樣的問題：有兩張單位不同的圖，將一張圖復制，在另一張圖中粘貼到原坐標，兩張圖可以很好地匹配，但將一張圖以外部參照的方式插入到另一張圖卻發現圖形無法匹配。
為什么兩張圖單位不同，復制粘貼沒事，插入外部參照就有問題了呢？這跟CAD內部的處理機制有關系。
從一張圖將圖形復制粘貼到另一張圖時，CAD會忽略單位，比如從一張單位為英寸的圖中復制一個半徑為10的圓到一張單位為毫米的圖中，圓的半徑仍是10，也就是說變成了10毫米。但在插入外部參照的時候，CAD考慮到存在不同單位圖紙參照的問題，因此在插入外部參照的時候會考慮單位，如下圖所示。
上圖中告訴我們：插入的外部參照圖紙的單位是英寸，因?yàn)楫?dāng)前圖紙單位是毫米，所以插入的圖形會放大25.4倍。
假如單位正常插入外部參照效果如下：

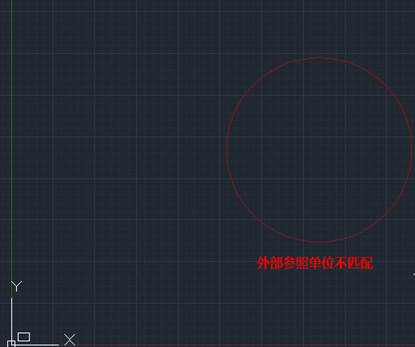

假如單位不匹配，外部參照的效果如下：
不僅圖形被放大，而且由于圖形并不在原點處，外部參照圖形會按比例偏離原點或靠近原點。
如果遇到類似問題，首先輸入UNITS命令檢查一下兩張圖的單位，然后將兩張圖的單位設置成一樣的就好了。
