CAD球軸承怎么畫

1、  打開CAD,雙擊或者右鍵選擇打開,并設置好相關的圖層。

2、  繪制圓角為1、長度為95、寬度為25的矩形,并分解。偏置上方線條分別為8、17、25,并將下面的偏置線條圓倒角,半徑為1。



CAD球軸承怎么畫

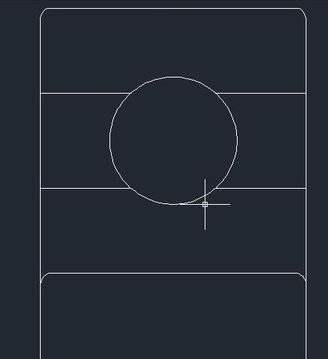

3、  繪制一個半徑為6的圓在兩條偏置線的中心位置,并修剪多余的線條。



CAD球軸承怎么畫



4、  鏡像上述的線條和圓,并填充圖案。



CAD球軸承怎么畫

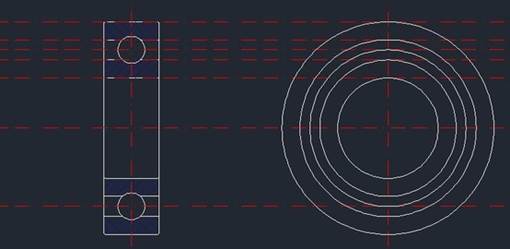

5、  繪制輔助線和相關的同心圓,如下圖所示。



CAD球軸承怎么畫

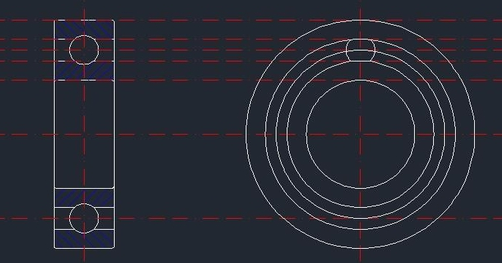

6、  繪制滾珠,半徑為6,并修剪多余的線條。



CAD球軸承怎么畫

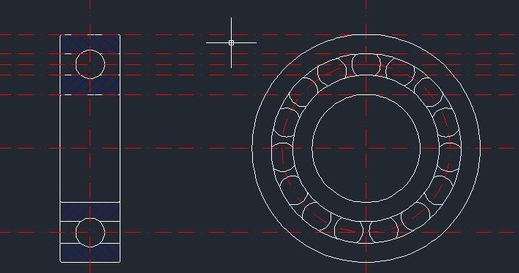

7、  環形陣列滾珠,并且修改圖層特性,即將實線轉化為中心線。



CAD球軸承怎么畫

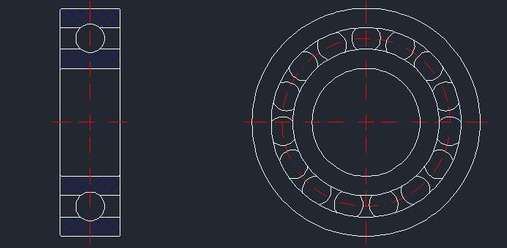

8、  最后一步,修剪多余的線條,完成球軸承。如下圖所示。



CAD球軸承怎么畫
