CAD中如何添加打印戳記

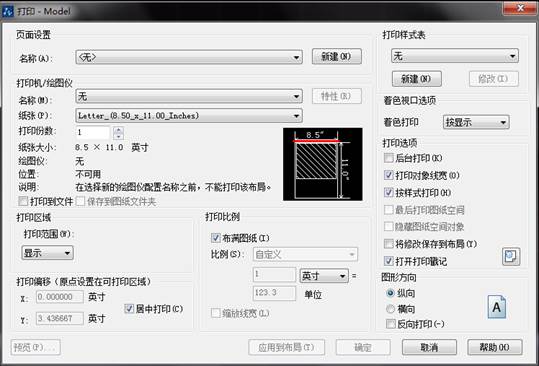

打開CAD打印對話框，勾選“打開打印戳記”，然后點擊后面的按鈕打開“打印戳記”對話框，如下圖所示。

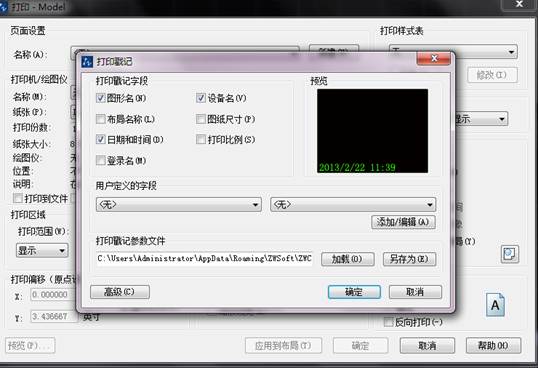

在打印戳記對話框中，可以勾選一些預設的戳記，如圖形名、設備名、布局名稱、圖紙尺寸、日期和時間、打印比例、登錄名等。點擊“用戶定義的字段”下的“添加/編輯”按鈕可以添加自己需要的特殊戳記。打印戳記的參數還可以保存然后在打印其他圖紙時加載。

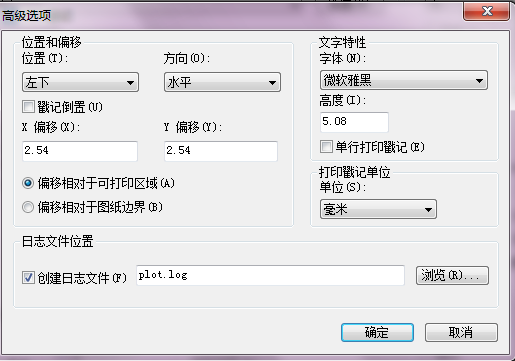

單擊對話框底部的“高級”按鈕，會彈出“高級選項”對話框，可以設置戳記在圖紙中的位置，字體、單位等等參數，如下圖所示。
