CAD中如何對圓進行定數等分
CAD定數等分是指將某個線段按規定段數平均分段，快捷命令為div。以下將介紹怎么運用CAD定數等分功能對圓進行定數等分。

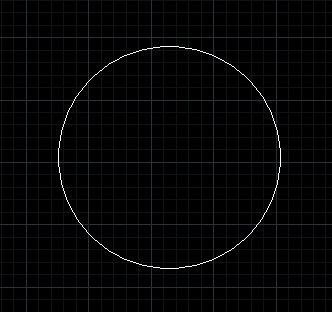

1、 如下圖所示，用構造線畫一個圓。

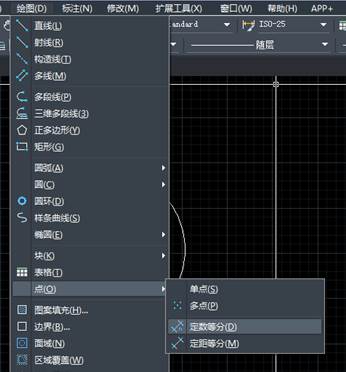

2、 點擊【繪圖】|【點】|【定數等分】。
3、 命令行提示選擇分割對象，這里選擇剛剛繪制的圓，同時輸入分段數為8，回車。結果如圖所示。

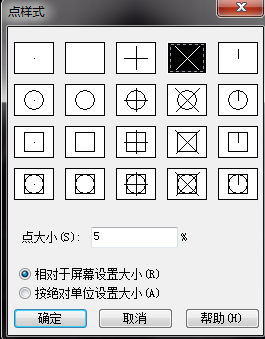

4、 上圖為已經分割好的圖形，但是我們看不出來分割點。這時我們需要點擊【格式】|【點樣式】。
5、 這里選擇什么圖案，等一下圓的分割點就會是什么圖案，選擇完之后單擊確定。
6、 單擊確定之后如圖所示。
