CAD中如何繪制等軸測圓

軸測圖是通過平面圖形來表達立體結構。軸測圖系統中的圓,必須通過橢圓來繪制。下面為大家介紹在CAD中繪制軸測圓的步驟。

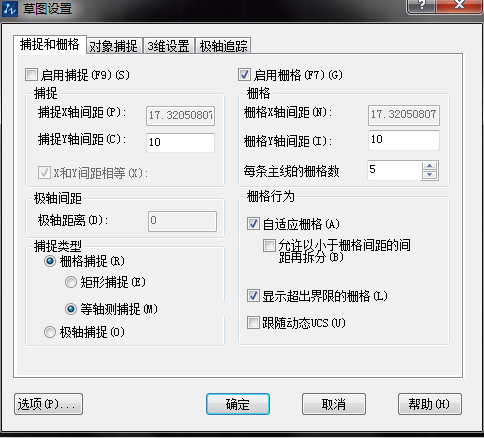

1、在命令行中輸入OS后回車,打開草圖設置對話框,捕捉類型選擇“等軸測捕捉”,并且打開“正交模式”。



CAD中如何繪制等軸測圓



CAD中如何繪制等軸測圓



2、在命令行中輸入EL后回車,命令行多了一個同心圓(I)的功能。



CAD中如何繪制等軸測圓





3、輸入I,按照命令行提示指定圓的中心和半徑。



CAD中如何繪制等軸測圓



4、等軸測圓完成,按F5可切換其方向。



CAD中如何繪制等軸測圓
