CAD標注類型

在CAD中，我們可以為各種對象類型創建若干類型的標注。我們常用的標注有線性標注、徑向標注、角度標注、同基準標注和弧長標注。使用 DIM 命令可以根據要標注的對象類型自動創建標注。

線性標注

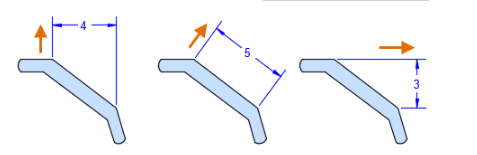

線性標注可以水平、垂直或?qū)R放置?？筛鶕?jù)放置文字時光標的移動方式，使用 DIM 命令創建對齊標注、水平標注或垂直標注。

半徑標注

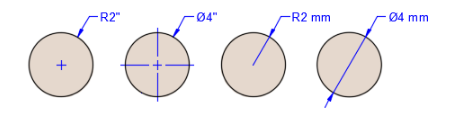

半徑標注可測量圓弧和圓的半徑或直徑，具有可選的中心線或中心標記。

角度標注

角度標注測量?jī)蓚€(gè)選定幾何對象或三個點之間的角度。從左到右，以下示例分別演示了使用頂點和兩個點、圓弧以及兩條直線創建的角度標注。

弧長標注

弧長標注用于測量圓弧或多段線圓弧上的距離。為區別它們是線性標注還是角度標注，默認情況下，弧長標注將顯示一個圓弧符號。圓弧符號（也稱為“帽子”或“蓋子”）顯示在標注文字的上方或前方。
