CAD創建簡易表格的方法

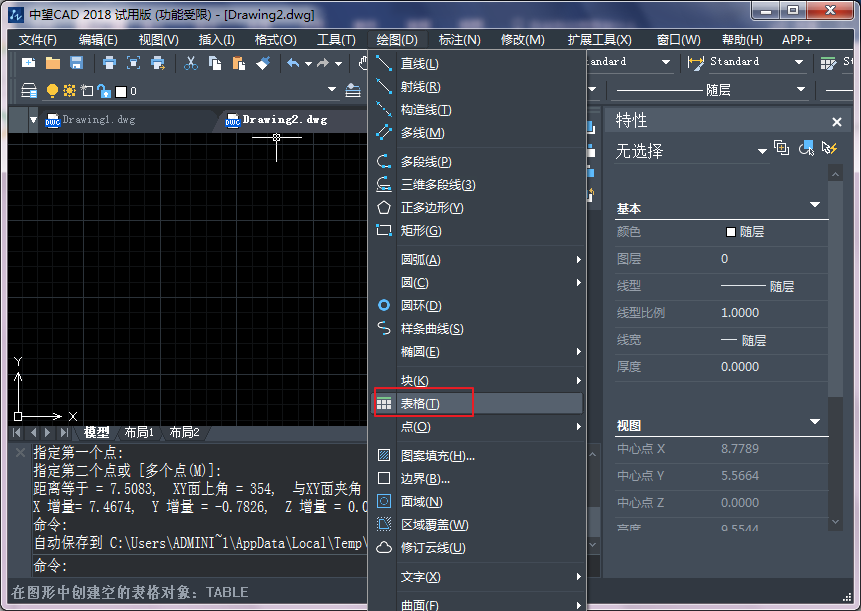

為了方便、快速地創建表格、填充表格文字等,中望CAD為用戶提供了表格命令,此命令將創建表格和填充表格文字兩種功能結合在一起,使用戶在創建表格后,不需要再執行文字命令,就可以為其填充所需的文字內容。執行表格命令的方式主要有:在命令行輸入TABLE或TB并按enter鍵;或執行【繪圖】|【表格】命令,具體見下圖。
執行該命令后,系統會自動彈出【插入表格】對話框。其中的選項如下:
【表格樣式】選項組:不僅可以設置、新建或修改當前表格樣式,還可以對表格樣式進行預覽。
【插入選項】選項組:用于設置表格的填充方式,包括從空表格開始、自數據鏈接和自圖形中的對象數據三種。
【插入方式】選項組:用于設置表格的插入方式。即激活此方式后,系統將按照當前的行參數和列參數創建表格。其中提供了指定插入點和指定窗口兩種方式,默認方式為指定插入點方式,如果使用指定窗口方式,系統將表格的行數設置為自動,即按照指定的窗口區域自動生成表格的數據行,而表格的其他參數則依然使用當前的設置。
【列和行設置】選項組:用于設置表格的列參數、行參數以及列寬和行寬參數。
【設置單元數據】選項組:用于設置第一行、第二行或其他行的單元樣式。
單擊表格樣式名稱右側的按鈕,可以打開【表格樣式】對話框,在此對話框中用于設置新的表格樣式、修改已有表格樣式或設置當前樣式等。
