CAD畫不同類型的矩形



矩形是大家都不陌生的一個形狀,官方定義是由3條直線元素組合而成的閉合對象,中望CAD將其看成是一條閉合的多段線。按照CAD的“理解方式”,大家應該可以猜出繪制矩形的一個方法:使用多段線。但是這個方法會比較麻煩,因為涉及到平行、垂直,大家徒手畫很難畫得精確。



下面我們來看繪制矩形的一般方法:

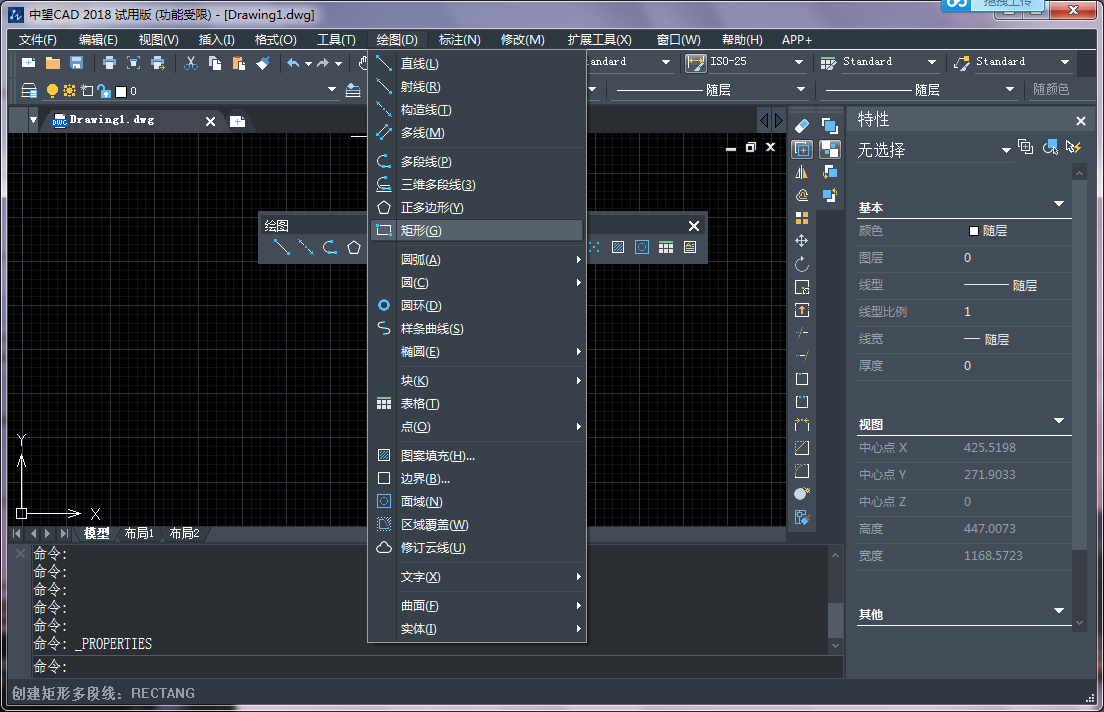

執行【繪圖】——【矩形】命令;



CAD畫不同類型的矩形



單擊繪圖區的矩形按鈕。



CAD畫不同類型的矩形



在命令行輸入rec或者rectangle。



默認設置下,繪制矩形將采用“對角點”方式。由于矩形被看做是一條多段線,當用戶編輯某一條邊后,需要事先使用【分解】命令將其分解。



繪制倒角矩形:使用矩形命令中的倒角選項,可以繪制具有一定倒角特征的矩形。

繪制圓角矩形:使用矩形命令中的圓角選項,可以繪制具有一定圓角特征的矩形。

注意:【標高】選項用于設置矩形在三維空間內的基面高度,也就是距離當前坐標系的xoy坐標平面的高度;【厚度】和【寬度】選項分別用于設置矩形各邊的厚度和寬度,以繪制具有一定厚度和寬度的矩形。
