CAD創建定數等分點和定距等分點
【定數等分】這個命令是用于按照指定的等分數目等分對象，對象被等分的結果僅僅是在等分點處放置了點的標記符號，或者是內部圖塊，而源對象并沒有被等分為多個對象。指定【定數等分】命令主要有以下幾種方式：

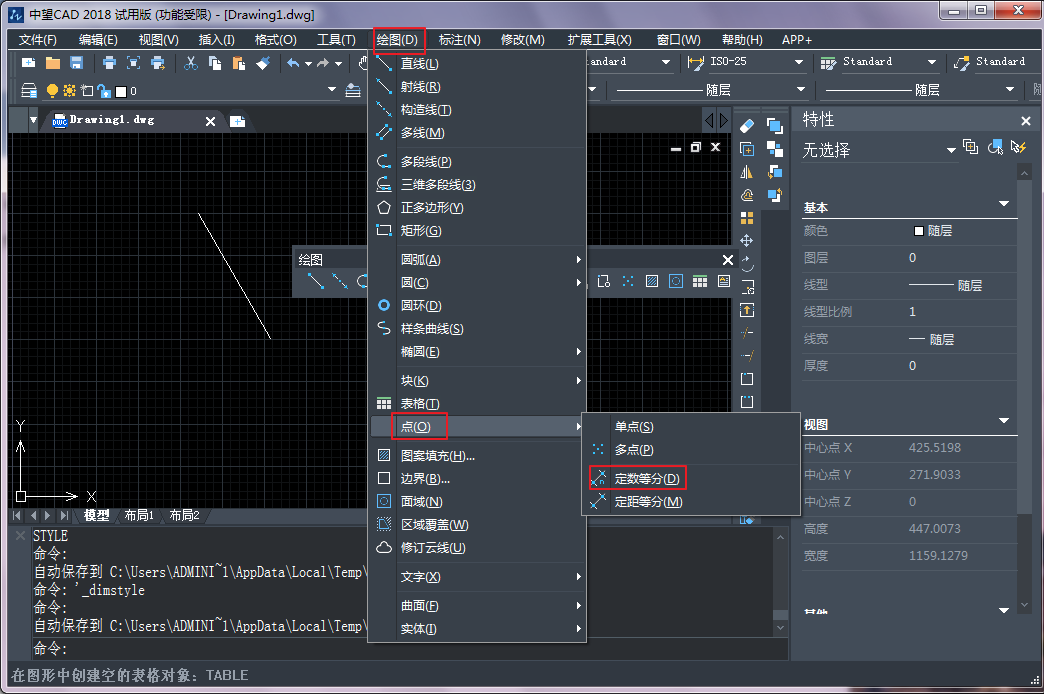

1. 執行【繪圖】——【點】——【定數等分】命令。
2. 在命令行中輸入DIVIDE，并按enter鍵。
3. 使用命令簡寫DIV并按enter鍵。
下面我們通過將一條水平直線段進行五等分，使用上面的方法和操作技巧，具體操作步驟如下：
繪制一條長度為100的水平線段，執行【格式】——【點樣式】命令，將點樣式設置為╳。
執行定數等分命令，然后根據命令行提示定數等分線段。
注意：【塊】選項用于在對象等分點處放置內部圖塊，以代替點標記。在選擇此項的時候，一定要確保當前文件中存在需要使用的內部圖塊。
【創建定距等分點】
【定距等分】命令是按照指定的等分距離等分對象。對象被等分的結果僅僅是在等分點處放置了點的標記符號，或者內部圖塊，而源對象并沒有被等分為多個對象。執行【定距等分】命令主要有以下幾種方式。
1. 執行【繪圖】——【點】——【定距等分】命令。
2. 在命令行輸入MEASURE后按enter鍵或輸入簡寫ME后按enter鍵。
