CAD中柵格限制這個操作功能比較小眾，所以大家看到這個標題時可能不知道指的是什么（因為沒用過），但實際上這一操作是非常實用的。之所以要對這一特征的出現進行限制，主要是為了強調繪圖區的邊界，同時也是為了明確繪圖的區域范圍。隨著圖紙空間布局的出現，這一功能對很多用戶來說變得沒多大用處，但是對于在繪圖區限制特征和設置格點屬性的相互作用上，它的用處還是很重要的。

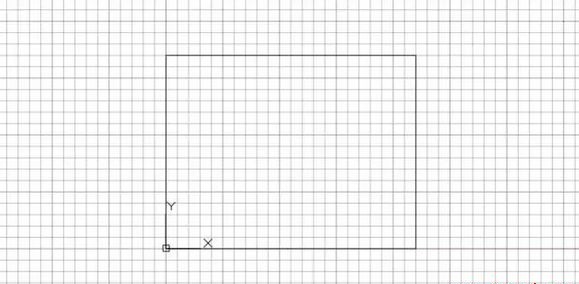

目前，想要在整個繪圖區域打開一個小的柵格會比較難，尤其當我只需要在如下圖所示的矩形區域工作時。

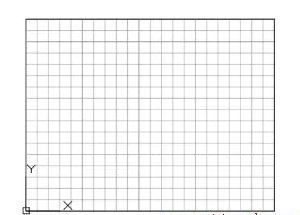

然而，當我將限制設定到矩形的對角時，將格點屬性系統變量設置為2，我將得到一個我想要的柵格區域。

如果你將柵格屬性變量設為4，你就能得到一個能按需自由縮放調整的柵格區域。如果想將柵格區域移動到所繪圖形的其他地方去，你可以重新定義限制或移動用戶坐標系(UCS)。舉個例子，你可以想將柵格區域移動到如下圖紙的一部分去，我通常是移動用戶坐標系，能保證柵格的精準對齊，幫助錄入整個小坐標的值，同時你還能轉動柵格。

當你的用戶坐標系(UCS)和世界坐標系(WCS)一致時再設置你需要的柵格，在移動UCS前使坐標點 (0,0,0)成為柵格區域的一角。

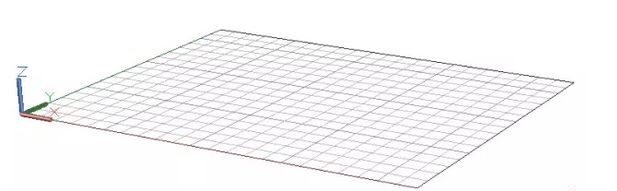

那么，限制特征在3D繪圖中也有用嗎?當然!下圖為你展示了3D視角下的柵格。

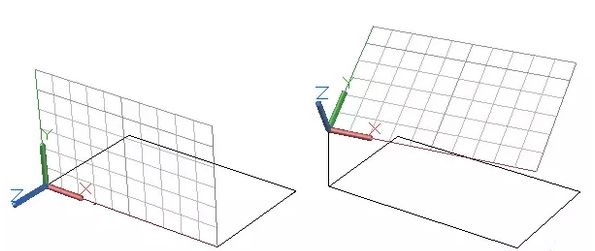

當我在進行3D建模時，不用柵格事先限定操作區域時就會暈頭轉向，當柵格屬性設置被限定了，它能提供一個非常易于操作的視覺提醒，讓你知道構造平面的具體位置，它在用戶坐標系中的平面直角坐標系位置信息也會相應有顯示。

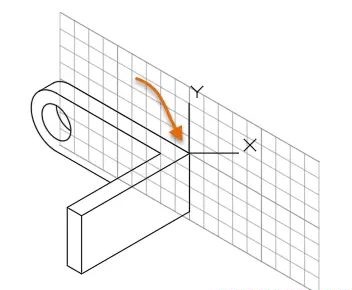

要知道，一開始限制命令是為了二維操作操作創造的，所以它在三維環境中不能被定義或再定義。在三維環境中設置限制的也有秘訣，先確保用戶坐標系和世界坐標系匹配，這意味著用戶坐標系與世界坐標系恰好重合，這應當是柵格原始的位置。輸入用戶坐標系點擊2次回車就能將用戶坐標系和世界坐標系對齊了。這套程序也適用于軸測圖生成，將其調整為自適應柵格，然后根據柵格平面的深度來重新確定用戶坐標系的原點。

總結來了，步驟如下：

1，確保用戶坐標系與世界坐標系一致，輸入用戶坐標，按2次回車鍵。

2，打開柵格(按F7)，用柵格命令設定柵格區域。

3，輸入限制，將一角坐標設為(0,0)接下來的第二個二維坐標點設為(8,5)之類的隨意。

4，輸入柵格限制，變量為2或4。

5，按需重新定位柵格區域或重設用戶坐標系。
