CAD創建網格單元和旋轉網格的方法
對于標準的網格模型，可以使用中望CAD提供的基本網格單元拿來創建，有網格長方體、網格圓錐體、網格棱錐體、網格球體、網格楔體和網格圓環等八種。各種網格單元的定義方式與實體的定義方式是相同的，因此在這里不再一一介紹了。旋轉網格是繞指定的軸旋轉對象創建的網格，旋轉的對象可以是直線、圓弧、圓、二維多段線或三維多段線等曲線類型。下面我們分別來學習創建網格單元和旋轉網格的操作方法。
【CAD創建網格單元的步驟】

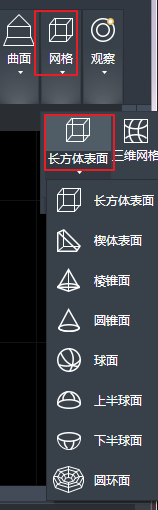

菜單欄：在實體菜單中選擇【網格】，下拉選項有長方體表面、直紋曲面等等，我們點擊長方體表面，可以看到下拉選項中有小編在上面提到的網格長方體、網格球體等等對象。根據需要選擇具體對象。
【CAD創建旋轉網格的步驟】
命令行：在命令行中輸入REVSURF。
菜單欄：在實體菜單中選擇【網格】，在【網格】的下拉選項中選擇【直紋曲面】，后面會看到直紋曲面、旋轉曲面、平移曲面等，點擊選擇旋轉曲面即可。
通過以上任意一種方法執行該命令后，在繪圖區選擇需要旋轉的對象，并指定旋轉軸線。設置旋轉角度并指定順時針或者逆時針方向，可以獲得旋轉網格效果。
注意：創建旋轉網格與創建旋轉實體的操作基本相同，但又一點不同在于，旋轉實體的旋轉軸是通過指定兩點來確定，輸入兩點坐標即可定義旋轉軸，因此繪制旋轉軸不是必須的；而旋轉網格必須選擇一個線條對象作為旋轉軸。
