上次的文章中小編給大家分析了CAD圖紙能進行打印預覽但不能打印出來的兩個原因，大家還記得嗎？既然我們知道了原因，那要去解決問題就不難了，不過我們還是在這里提供一些方法供大家參考，這樣就完全能夠解決CAD圖紙能預覽但不能打印這個困擾大家的問題了。小編目前總結了兩種方法，分享給大家：
方法一：
CAD打印預覽中能看到一些線條，但是不能將它打印出來，是因為該線條的樣式在圖層里面已經被設置成了不打印所造成的。針對這一點，在圖層管理器里面把它設置為打印即可。

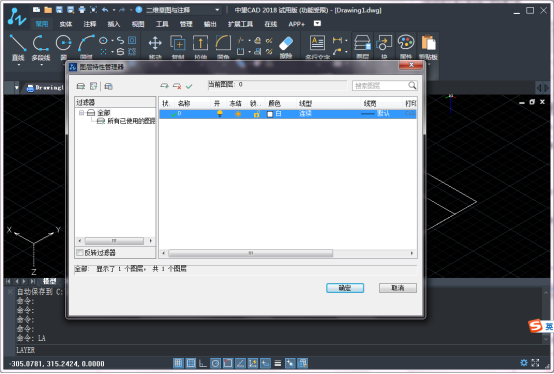

在命令行輸入LA圖層命令，執行該命令——打開圖層管理器對話框——在對話框中找到該線型，點擊線型右邊的“打印機圖標”即可控制該線型的打印開關。

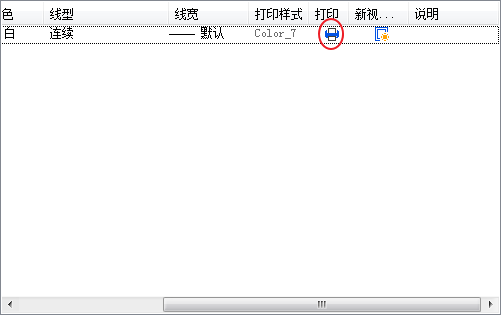

打印機圖標可以選擇是否需要打印選定圖層。即使圖層的打印關閉掉了，仍會顯示該圖層上的對象。將不會打印已關閉或凍結的圖層，而不管“打印”設置。
方法二：
這個方法主要針對以下兩個問題：
1、CAD圖紙存的版本比較高
2、圖紙不是CAD制作的設計圖，在轉換或者是另存為Dwg格式時沒有教好的兼容性
解決方法：提供新的另外的圖紙，或者是PDF格式的圖紙資料，再來CAD中打開并打印。
