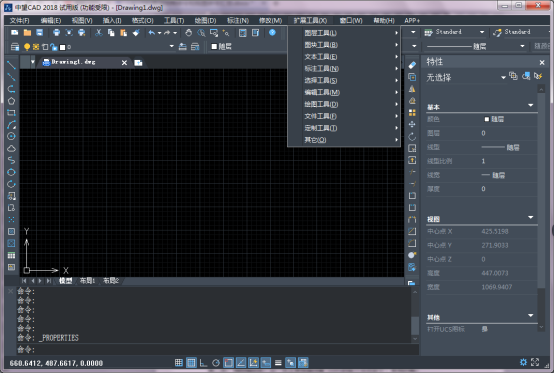

在中望CAD中,圖層控制命令和視圖命令都是用來進行繪圖輔助的,運用這些命令的關鍵在于熟練度,因?yàn)槭炀毝葘?huì)極大的影響繪圖效率。我們不妨先來看看和圖層控制相關的命令。這些命令的大多數是在中望CAD頂部菜單欄中(如圖所示),當然現在一些命令已成為通用命令,在格式菜單里也可以調用,而且有圖層專用的工具欄。圖層命令中,第一個是layer,圖層屬性管理器。這一點的具體內容小編在之前的文章中已經介紹過,這里不再贅述。
和圖層控制有關的其它命令,都是讓我們?cè)诶L圖過程中用來方便地控制圖層的“開關(顯示)”、“鎖定”、“當前層”以及方便轉換所繪制圖元的層屬性。具體命令的含義如下:
與“當前層”相關的命令
laycur (將圖層設置設置為當前層):改變所選擇圖元的所屬層為當前層。
與“開關”相關的命令
layoff (圖層關閉):用來關掉選擇層;
Layiso* (圖層隔離):圖面顯示僅保留所選層(孤立層);
Layon* (打開所有圖層):用來打開所有層。
與“鎖定”相關的命令
laylck (鎖定圖層):用來鎖定選擇層;
layulk (圖層解鎖):用來解開選擇的鎖定層;
其它圖層控制命令
layerp:用來恢復至上一個圖層狀態
laymch (圖層匹配):用來改變選擇圖元所屬層為最后選擇的圖元的層(類似于matchprop,但選擇圖元的順序正好相反)
對于圖層命令,大家最好能花一些時間來熟悉并掌握。當然,前提條件是圖元的圖層設置歸類條例清晰。。上面有幾個打* 號的命令,是平??赡芎鲆?,但非常管用的命令。
視圖命令有三類
一、redraw (redrawall) 重畫,regen 重生成。常用的是redraw,在一些輔助顯示點、輔助顯示線用redraw(快捷命令是RE)無法清除時,可以用regen試試看。

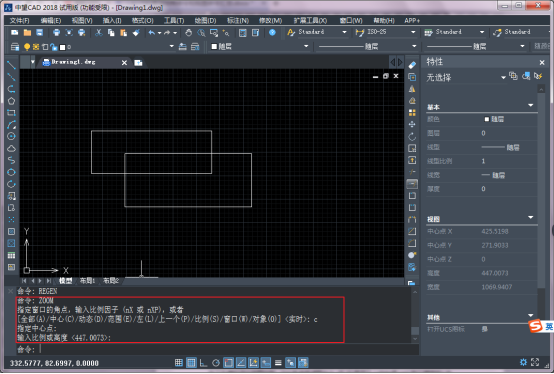

二、視圖縮放類。這一類主要是圍繞著zoom的各個分支命令。常用的有:
zoom-默認 實時縮放(快捷命令是Z)
zoom-p 回到上一次視圖范圍
zoom-d 動態縮放視圖
zoom-a 顯示全部視圖
zoom-w 顯示所選擇窗口的視圖范圍
三、視圖平移類。就是pan和其分支命令。(快捷命令是P)
為了方便的進行視圖控制,還經常使用透明命令。在00版本以上的中望CAD和三鍵鼠標(中鍵為滾軸)出現后,視圖的縮放和平移,使用鼠標的滾軸中鍵就基本可以滿足要求了。鼠標中鍵上下滾動就是zoom的實時縮放,中鍵按下后就是pan。
這些都是透明命令,可以插在其它命令進行過程中執行的命令。利用三鍵鼠標來進行的視圖控制,一定要熟練掌握。
