上一篇文章我們已經詳細地介紹了CAD中的模型空間和布局空間，也包括模型窗口和布局窗口。相信大家已經對它們各自的作用和特點有所了解。在此基礎上，這篇文章我們來介紹一下CAD中的空間管理以及新布局的創建。
首先在工作窗口下右擊模型或布局1、布局2選項，在彈出的快捷菜單中選擇相應的命令，可對布局進行新建、刪除、重命名、移動、復制以及頁面設置等操作。
【空間的切換】

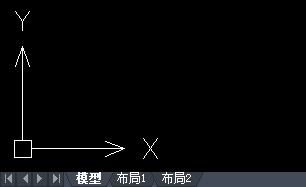

在模型中繪制完圖樣后，若需要進行布局打印，可以單擊繪圖區域左下角的布局空間選項卡，也就是布局1和布局2，進入布局空間，對圖樣打印輸出的布局效果進行設置。設置完成后，單擊模型選項卡即可返回到模型空間。
【創建新布局】
布局是一種圖紙空間環境，它模擬顯示圖紙頁面，提供直觀的打印設置，主要控制圖形的輸出，布局中顯示的圖形與圖紙頁面上打印出來的圖形完全一樣。
調用【創建布局】的方法有以下幾種：

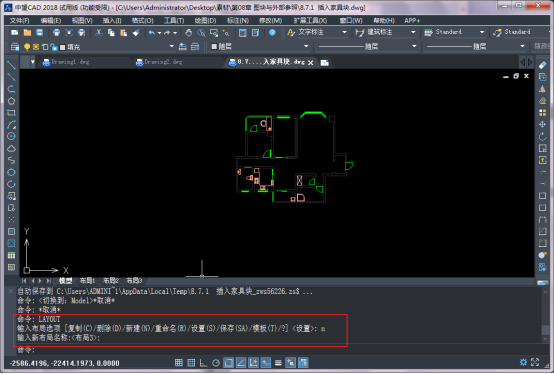

1.在命令行中輸入LAYOUT命令。

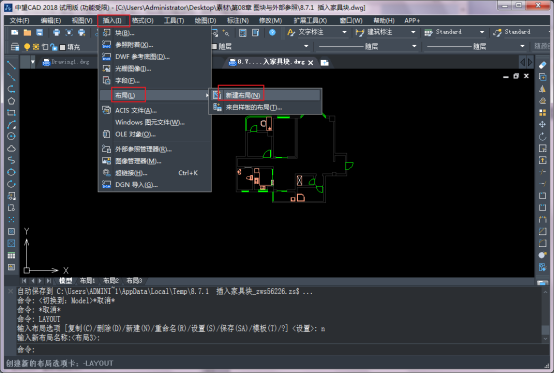

2.在【插入】選項中找到【布局】，在自動彈出的菜單中選擇【新建布局】，如圖所示。

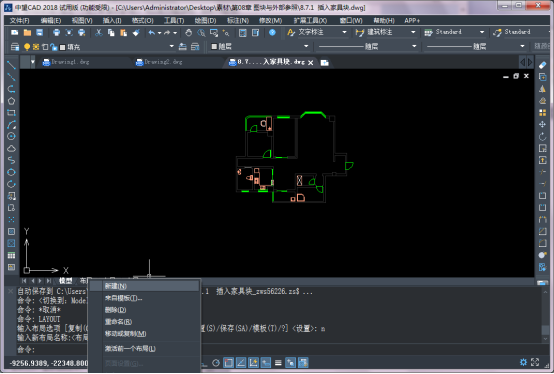

3.右擊繪圖窗口下的【模型】或【布局】選項卡，在彈出的快捷菜單中選擇【新建布局】命令。
用上述3中方法均可在中望CAD中創建新布局。
