這篇文章將介紹CAD繪圖技巧中的三鍵還原技巧,鼠標中鍵不好操作的解決方法,確定的技巧,圖形中的圓不圓了的解決方法以及在圖形的窗口顯示滾動條的方法。
【CAD命令的還原】
有時候CAD系統中的變量會被人無意中更改,或一些參數被有意調整了,這時是不是需重裝系統呢?答案是否定的,當然也不需要一個一個的改。

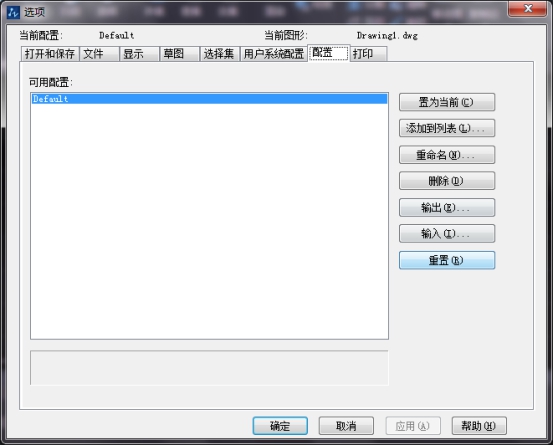

我們可以在命令行輸入op,調出選項對話框,在配置選項板中,選擇重置,即可恢復?;謴?fù)之后還是需要做調整,如十字光標大小的設置等等。
【鼠標中間不好操作的解決辦法】
一般情況下,鼠標滾輪可用來在CAD中進行放大和縮小,按住滾輪還可以進行平移操作,但有的時候,按住滾輪時,不是進行平移操作,而調出了下一個菜單,這會造成不必要的麻煩。
這時只需調用系統變量命令,即mbuttonpan,將初始值設置成支持菜單 (.mnu) 文件定義的動作。當按住并拖動按鈕或滑輪時,支持平移操作。
【右鍵確定的技巧】
大家在CAD中使用的確定鍵一個是空格鍵,一個是回車鍵,現在小編教大家一個更方便的方法,那就是用右鍵來進行確定。

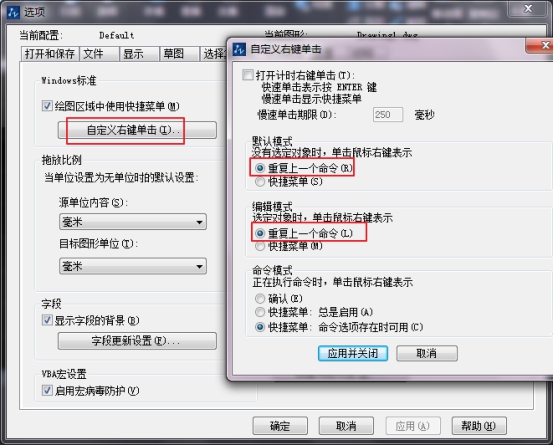

調出OP選項,在用戶系統配置選項板中,將繪圖區域中使用快捷菜單打上勾,自定義右鍵,單擊,然后-把所有的重復上一個命令打上勾。希望大家可以養成使用右鍵來確定的習慣。
【圖形中的圓不圓了的解決方法】
經常做圖的人都會碰到這樣的情況,那就是畫的圓突然都不圓了,學過素描的人應該都知道其中的原理,這里不多說,一個命令就可以搞定,調用RE命令即可。
