CAD中繪制鋼絲繩的繪圖方法



大家知道嗎?鋼絲繩是由多層鋼絲捻成股,再以繩芯為中心,由一定數量股捻繞成螺旋狀的繩。鋼絲繩的強度高、自重輕、工作平穩、不易驟然整根折斷,性能非常好。應用于物料搬運機械中,供提升、牽引、拉緊和承載之用。這篇文章是關于如何在CAD中繪制鋼絲繩的,步驟較多,大家注意仔細閱讀,當然也要?jiǎng)邮植僮?,這樣才能真正學會。

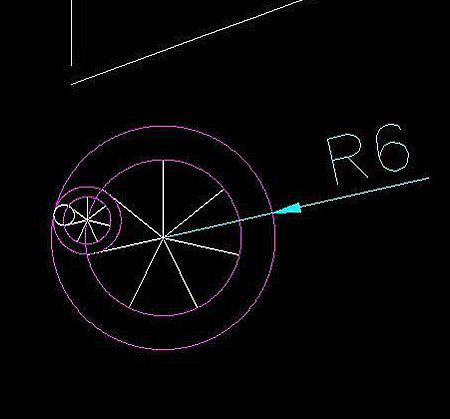

首先畫鋼絲繩的中心線(畫一條曲線即可),根據自己需求設計中心線的尺寸。然后畫一個圓,作為鋼絲繩的外徑。分7等份,切畫一小圓,以R6的圓心到小圓圓心作一圓,剪切等份線,留下七星線。同樣在小圓內分7等份畫一小小圓,并剪切等份線留下小七星線。只需要白圖層線,粉紅圖層線就不需要了。



在CAD中繪制鋼絲繩的繪圖方法

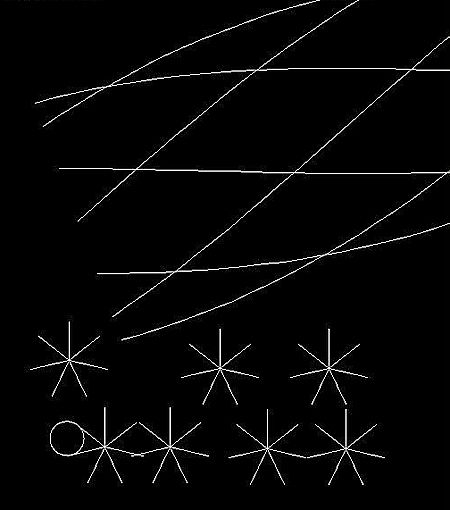

調用sweep命令,選擇大的七星線,以1800進行扭曲,然后選擇曲線。掃出七條扭帶。然后炸開,調用explode(分解),分解七條扭帶,然后刪除八條(包括原來的一條)中心線和頂端的線。再復制六個小七星線。把粉紅圖層置為當前,刪除其他輔助線。



在CAD中繪制鋼絲繩的繪圖方法

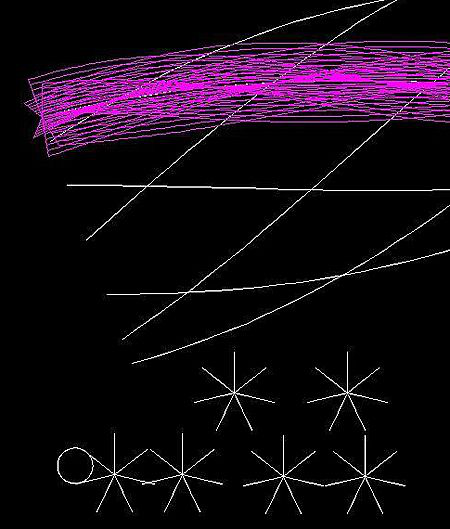

再次用sweep命令,選擇小的七星線,然后扭曲,數值是-3600,接下來選擇任一條曲線,掃出七條扭帶。



在CAD中繪制鋼絲繩的繪圖方法

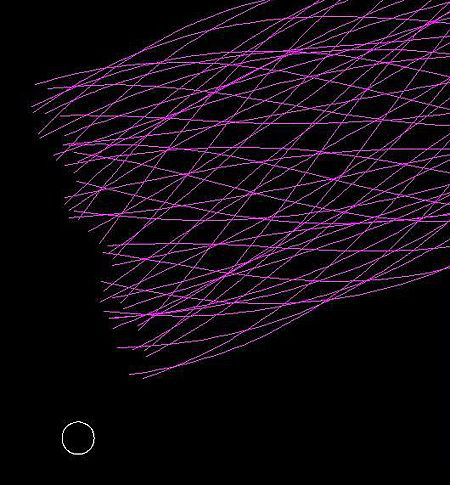

按照上一部的操作,全部掃掠完這七條七星線。然后全部分解。



在CAD中繪制鋼絲繩的繪圖方法

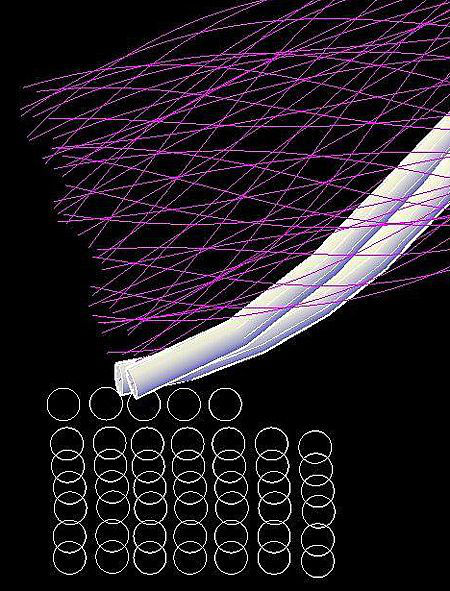

刪除與白線重合的所有線,也刪除掉頂端的線。把小圓復制成49個?;氐皆瓉戆咨珗D層置為當前。接下來就是逐個sweep,這回不用扭曲。



在CAD中繪制鋼絲繩的繪圖方法





按以上步驟,加以調整和操作,就完成了。
