CAD給不規則區域鋪設圖案的方法



在CAD為了表現某些圖案鋪設的效果,一般可以采用填充的方法,例如圖案有規律的地板、墻磚,而有些情況下我們需要鋪設一些不規則的圖形,只要有現成的圖案,用陣列拼接其實都不難,但有時區域也是不規則的,那就需要將這些圖案修剪到正好跟區域邊界相匹配。



我們以墻面鋪設為例,大家可以先來看墻面鋪設是怎么做的。

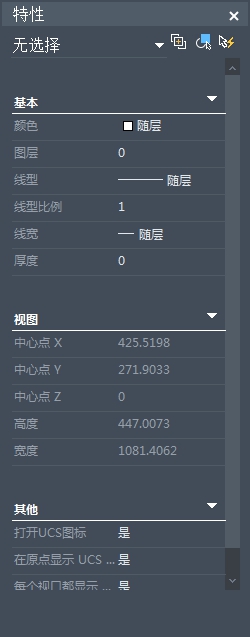

首先選中墻面鋪設,用Ctrl+1打開特性面板,可以看到這是一個圖塊。為了更清晰地看清楚這個圖塊的特征,可以復制圖塊至圖紙空白處。



CAD給不規則區域鋪設圖案的方法

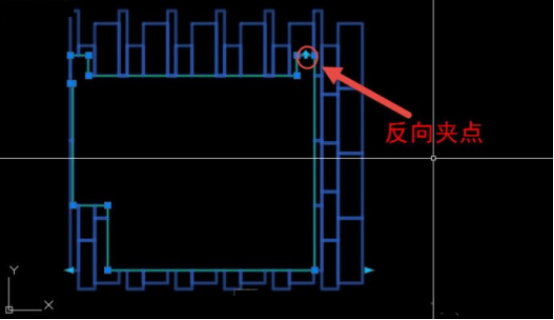

如果你的CAD版本是比較低的,你打開這張圖紙后可能只會看到一個夾點,如果你的圖紙版本夠高,比如說2012以上的,你會看到圖塊邊界上有很多夾點,上面還有一個藍色的向下箭頭形的夾點。然后單擊此夾點,箭頭變成了向上的箭頭,此時鋪設圖案跑到了邊界之外了,如圖所示。



CAD給不規則區域鋪設圖案的方法



剛才我們看到的邊界上的夾點即是XCLIP邊界的夾點,拖動調整邊界形狀,箭頭就是用來調整剪裁方向至正向或者反向的。我可以將裁剪邊界刪除,看看原始圖塊是什么樣子的。

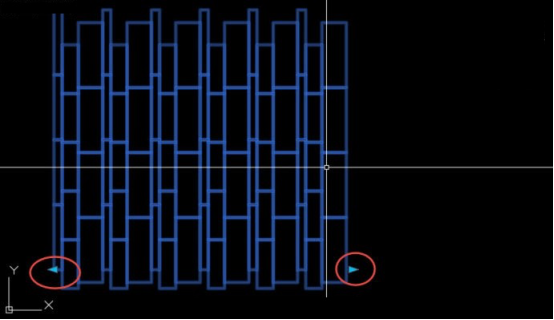

在命令行輸入XCLIP,回車,選中此圖塊,輸入E,回車,刪除圖塊的邊界,我們可以看到圖塊的原始狀態。



CAD給不規則區域鋪設圖案的方法



這個圖塊其實不是普通的圖塊,只是繪圖者為了適應不同區域的大小,將一個單元做成圖塊后,在塊編輯器中設置了一個陣列的動作,如果墻面較寬的話,拉動夾點就可以多幾個單元,如果墻面較窄,就可以少幾個單元。

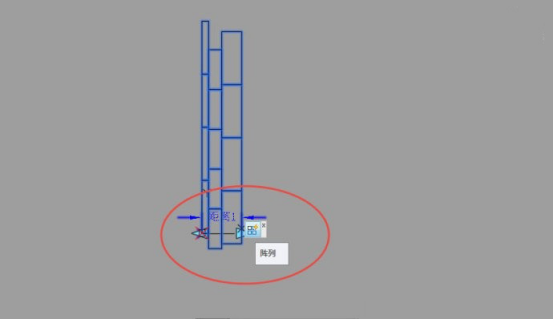

雙擊此圖塊進入塊編輯狀態,可以看一下圖塊的參數和動作的設置,其實就是設置了一個線性的距離參數,然后再設置一個陣列動作就可以了。



CAD給不規則區域鋪設圖案的方法



推薦閱讀:CAD計算平面圖墻體面積

推薦閱讀:機械CAD
