大家應該知道,角度圖形一定是需要標注尺寸的,也就是說要把它的角度標出來,而CAD就可以完成角度的標注。前面小編已經發布了標注長度、半徑等等的方法,相信大家對標注已經不陌生。那么今天就來介紹一下如何在CAD中標注角度圖形吧。

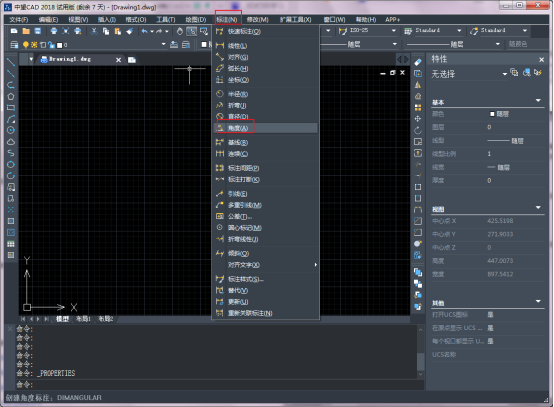

第一步,選擇【標注】——【角度】,或者在命令行輸入dan然后回車,調出角度標注的命令。


在CAD中標注角度圖形的操作方法


在CAD中標注角度圖形的操作方法


第二步,選擇角度命令之后,就可已根據提示點擊第一條直線或者弧線,再如圖所示點擊水平線。


在CAD中標注角度圖形的操作方法

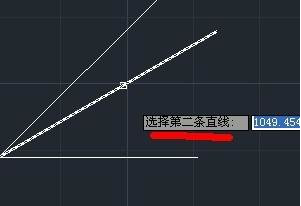

然后點擊角度的另外一條邊。


在CAD中標注角度圖形的操作方法


接下來將鼠標光標拖出角度的尺寸線,點擊確認其位置,就完成了角度標注的工作。


在CAD中標注角度圖形的操作方法
