在之前的文章中,小編向大家介紹了CAD中的參照,包括外部參照的概念和應用等,大家應該已經有一定的了解了。一般來說,CAD圖形如果要縮放比例,有個參照的話是更好的,可以防止錯誤的產生,提高繪圖效率。大家如果不知道怎么在CAD中按參照縮放圖形比例,可以參考下面的步驟。


第一步,繪制一個半徑值任意的圓,然后多重復值,畫出另外的圓。


CAD中按照參照縮放圖形比例的方法

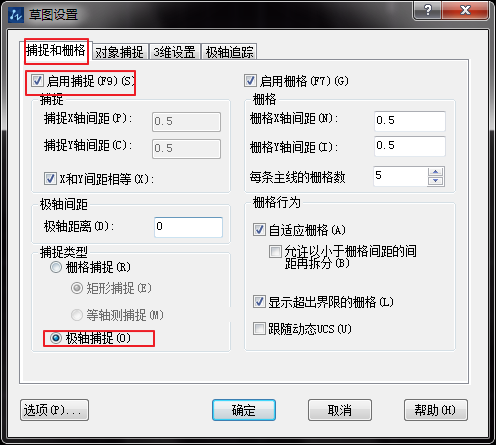

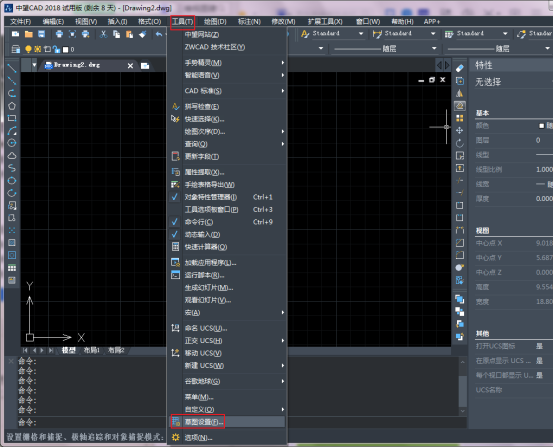

第二步,進行草圖設置。單擊【工具】——【草圖設置】,彈出一個相應的對話框,在“捕捉和柵格”里勾選“啟用捕捉”和“極軸捕捉”。


CAD中按照參照縮放圖形比例的方法

CAD中按照參照縮放圖形比例的方法

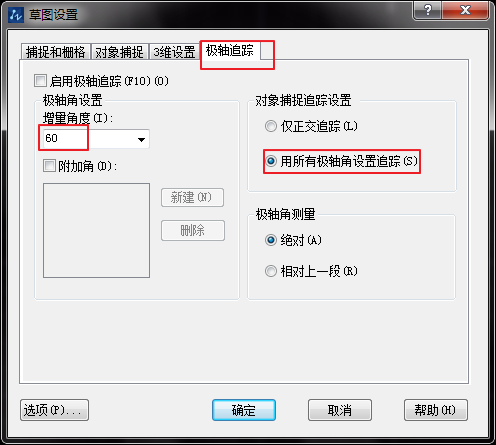

然后切換到“極軸追蹤”中,將增量角設置成60度(正三角形),選擇“用素有極軸角設置追蹤”。


CAD中按照參照縮放圖形比例的方法

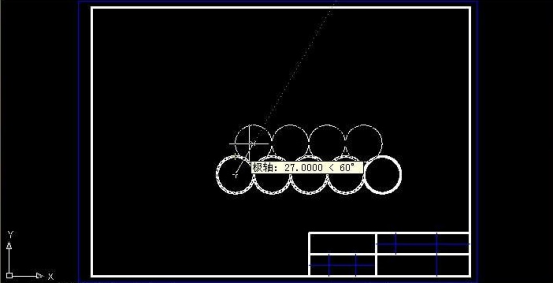

第三步,選中4個圓之后點擊工具欄上的復制圖標,把圓心作為復制的基點,待極軸追蹤線旁邊顯示出“極軸:27.0000 < 60°”的字樣時點擊鼠標左鍵即可畫出這4個圓,同理可依次畫出上面的3個圓、2個圓和1個圓。


CAD中按照參照縮放圖形比例的方法

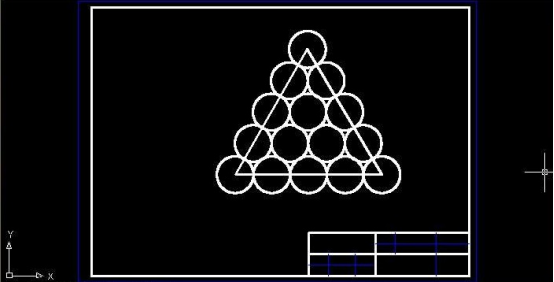

第四步,以外圍圓的圓心為頂點,畫一個等邊三角形。這里要注意,一定要使用“多段線”即pl命令,讓這個正三角形成為一個實體。


CAD中按照參照縮放圖形比例的方法

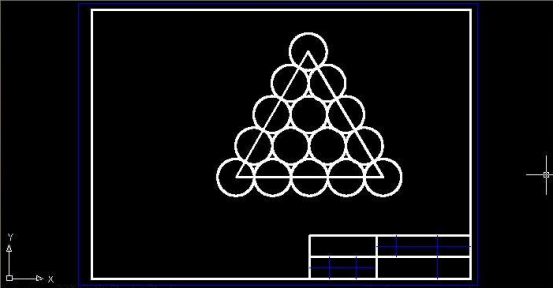

使用偏移復制的方法畫出與圓相切的外切三角形,注意不需要輸入偏移距離,而應該使用“t”參數,即指定通過點。


最后把等邊三角形刪掉,選定外切三角形和15個,基點可任意選擇,注意不要輸入比例因子,而應該選擇參照縮放,輸入“r”參數,然后以底邊為參照長度,新長度是150。
