在我們用CAD畫好圖形之后,在打印圖紙時會發現圖紙的尺寸不夠大,或者偏大。這種情況在CAD中是可以通過自定義圖紙尺寸來解決的。下面的內容會詳細介紹用CAD調整打印圖紙尺寸大小的操作方法,大家可以參考。

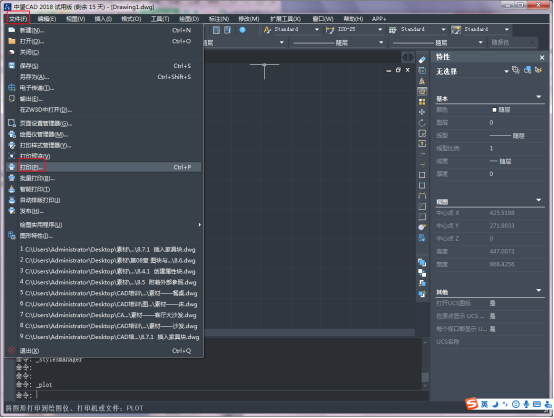

首先,在菜單欄中選擇【文件】,點擊后在下拉選項中找到【打印】,點擊【打印】會彈出打印對話框。(可以用快捷鍵Ctrl+P進行操作)


自定義CAD打印圖紙尺寸的操作步驟

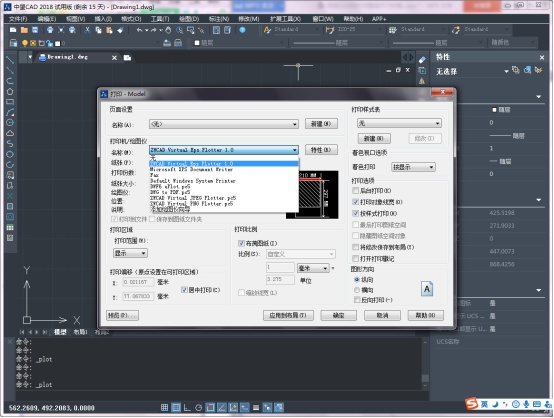

第二步,選擇打印機/繪圖儀按鈕,先選擇【名稱】,即選擇打印機。


自定義CAD打印圖紙尺寸的操作步驟

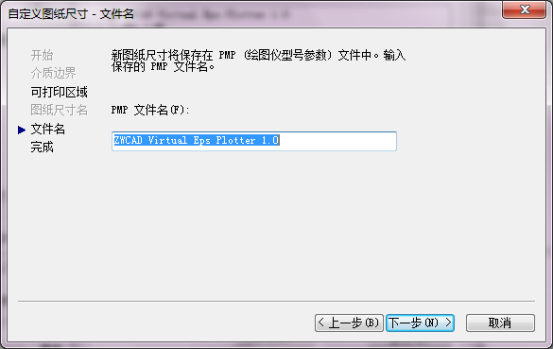

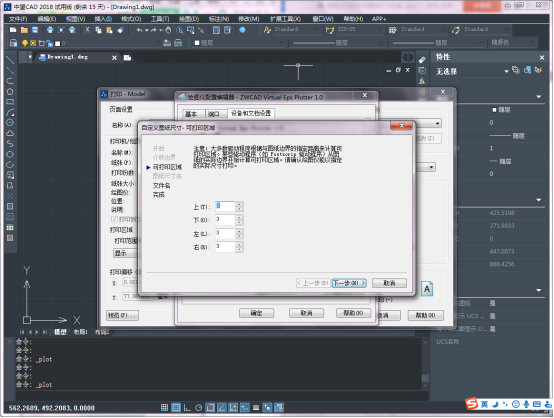

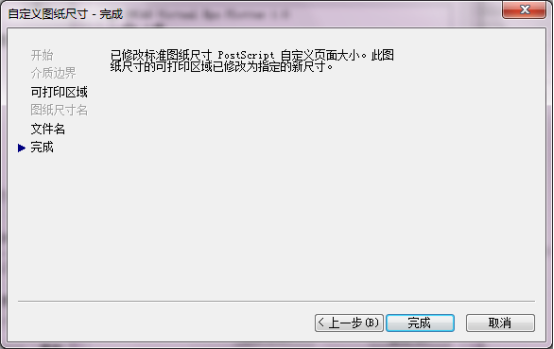

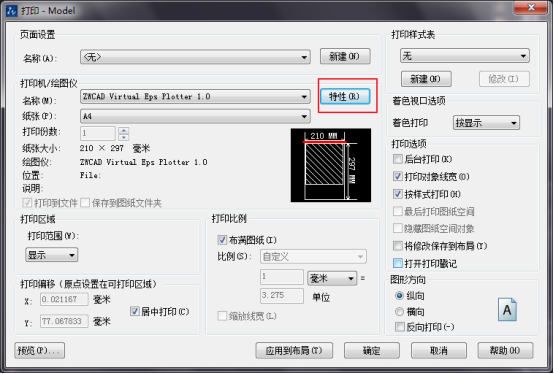

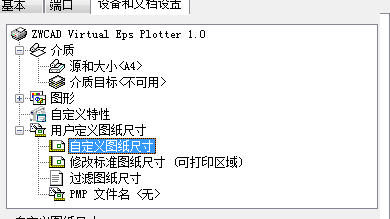

第三步,選擇【特性】按鈕,即可打開繪圖儀對話框。在對話框里自定義設置尺寸大小以后,點擊創建新圖紙。然后可以調整圖紙的尺寸大小,手動輸入需要的尺寸,鼠標點擊【下一步】,輸入文件名后,點擊【完成】退出該對話框。


自定義CAD打印圖紙尺寸的操作步驟



自定義CAD打印圖紙尺寸的操作步驟


自定義CAD打印圖紙尺寸的操作步驟


自定義CAD打印圖紙尺寸的操作步驟

自定義CAD打印圖紙尺寸的操作步驟

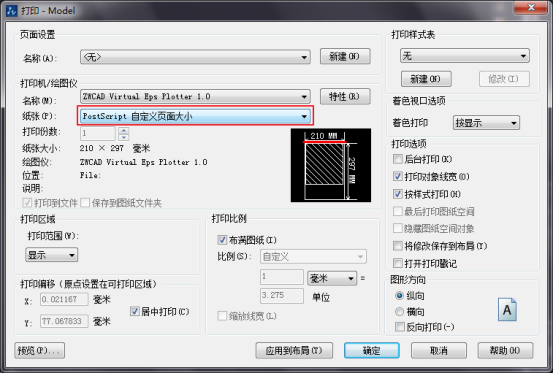

以上步驟完成之后,接下來重新在打印對話框進行操作,在【紙張】選項中選擇新設定好的圖紙尺寸,即可用該尺寸進行圖紙打印。


自定義CAD打印圖紙尺寸的操作步驟
