CAD中,可以在【外部參照】選項板中對外部參照進行編輯和管理。

調用【外部參照】選項板的方法如下:

命令行:在命令行中輸入XREF/XR。

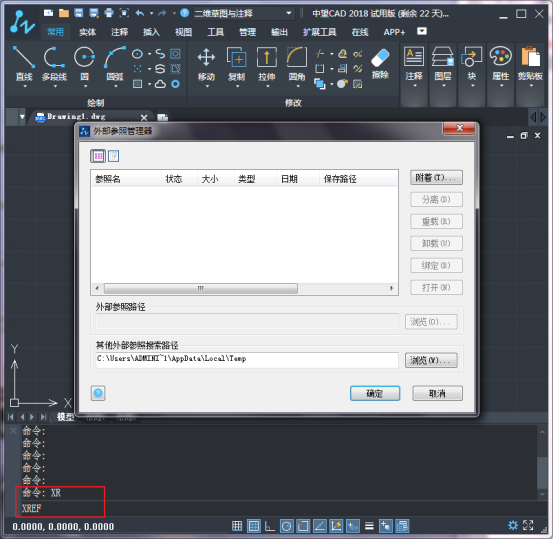

CAD管理外部參照操作


功能區:在【插入】選項卡中,單擊【注釋】面板右下角箭頭按鈕。

菜單欄:執行【插入】|【外部參照】命令。



【外部參照】各選項功能如下:

按鈕區域:此區域有【附著】、【刷新】、【幫助】三個按鈕,【附著】按鈕可以用于添加不同格式的外部參照文件;【刷新】按鈕用于刷新當前選項卡顯示;【幫助】按鈕可以打開系統的幫助頁面,從而可以快速了解相關的知識。

【文件參照】列表框:此列表框中顯示了當前圖形中各個外部參照文件名稱,單擊其右上方的【列表圖】按鈕或【樹狀圖】按鈕,可以設置文件列表框里的顯示形式?!玖斜砜颉勘硎疽粤斜硇问斤@示,【樹狀圖】表示以樹型顯示。


【詳細信息】選項區域:用于顯示外部參照文件的各種信息。選擇任意一個外部參照文件后,將在此處顯示該外部參照文件的名稱、加載狀態、文件大小、參照類型、參照日期以及參照文件的存儲路徑等內容。


當附著多個外部參照后,在文件參照列表框中文件上右擊,將彈出快捷菜單,在菜單上選擇不同的命令可以對外部參照進行相關操作。

快捷菜單中各命令的含義如下:

打開:單擊該按鈕可在新建窗口中打開選定的外部參照進行編輯。在【外部參照管理器】對話框關閉后,顯示新建窗口。

附著:單擊該按鈕可打開【選擇參照文件】對話框,在該對話框中可以選擇需要插入到當前圖形中的外部參照文件。

卸載:單擊該按鈕可以從當前圖形中移走不需要的外部參照文件,但移走后仍保留該文件的路徑,當希望再次參照該圖形時,單擊對話框中的【重載】即可。

重載:單擊該按鈕可在不退出當前圖形的情況下,更新外部參照文件。

拆離:單擊該按鈕可從當前圖形中移去不再需要的外部參照文件。
