這篇文章的內容連接上一篇內容，我們繼續講解一下平面繪圖的內容。

5. 偏移圖形

“偏移”命令可以根據指定距離或通過點，創建一個與原有圖形對象平行或具有同心結構的形體，偏移的對象可以是直線段、射線、圓弧、圓、橢圓弧、橢圓、二維多段線和平面上的樣條曲線等。選擇“修改”→“偏移”命令，或在“修改”工具欄中單擊“偏移”按鈕，或在命令行中輸入OFFSET來執行該命令。

命令: _offset

當前設置:刪除源=否  圖層=源 OFFSETGAPTYPE=0

指定偏移距離或[通過(T)/刪除(E)/圖層(L)] <1.0000>: 100//設置需要偏移的距離

選擇要偏移的對象，或?[退出(E)/放棄(U)] <退出>://在繪圖區選擇要偏移的對象

指定要偏移的那一側上的點，或?[退出(E)/多個(M)/放棄(U)] <退出>:

//以偏移對象為基準，選擇偏移的方向

選擇要偏移的對象，或[退出(E)/放棄(U)] <退出>:

//按Enter鍵，完成偏移操作或者重新選擇偏移對象，繼續進行偏移操作

6．陣列圖形

繪制多個在X軸或在Y軸上等間距分布，或者圍繞一個中心旋轉的圖形時，可以執行陣列命令。選擇“修改”→“陣列”命令，或在“修改”工具欄中單擊“陣列”按鈕，或在命令行中輸入ARRAY來執行該命令。

操作界面如圖2-5、2-6所示：

圖2-5矩形陣列

圖2-6環形陣列

7．刪除圖形

選擇“修改”→“刪除”命令，或單擊“刪除”按鈕，或在命令行中輸入ERASE來執行刪除命令。

命令: _erase

選擇對象:     //在繪圖區選擇需要?jiǎng)h除的對象（構造刪除對象集）

選擇對象:     //按Enter鍵完成對象，并同時完成對象刪除

8．拉伸圖形

“拉伸”命令可以拉伸對象中選定的部分，沒有選定的部分保持不變。在執行“拉伸”命令時，圖形選擇窗口外的部分不會有任何改變，圖形選擇窗口內的部分會隨圖形選擇窗口的移動而移動，但也不會有形狀的改變，只有與圖形選擇窗口相交的部分會被拉伸。選擇“修改”→“拉伸”命令，或單擊“拉伸”按鈕，或在命令行中輸入STRETCH來執行該命令。?

命令: _stretch

以交叉窗口或交叉多邊形選擇要拉伸的對象...

選擇對象:指定對角點:找到5個 //選擇需要拉伸的對象，要使用交叉窗口選擇

選擇對象: //按Enter鍵，完成對象選擇

指定基點或?[位移(D)] <位移>: //輸入絕對坐標或者在繪圖區拾取點作為基點

指定第二個點或?<使用第一個點作為位移>://輸入相對或絕對坐標或者拾取點確定第二點如圖2-8所示：

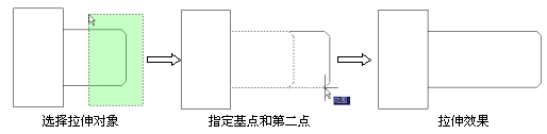

圖2-8拉伸圖形

9．延伸圖形

延伸命令可以將選定的對象延伸至指定的邊界上，用戶可以將所選的直線、射線、圓弧、橢圓弧、非封閉的二維或三維多段線延伸到指定的直線、射線、圓弧、橢圓弧、圓、橢圓、二維或三維多段線、構造線和區域等的上面。選擇“修改”→“延伸”命令，或單擊“延伸”按鈕，或在命令行中輸入EXTEND來執行該命令。?

命令: _extend

當前設置:投影=UCS，邊=無

選擇邊界的邊...

選擇對象或<全部選擇>:找到 1 個 //選擇指定的邊界

選擇對象:  //按Enter鍵，完成選擇

選擇要延伸的對象，或按住?Shift?鍵選擇要修剪的對象，或[欄選(F)/窗交(C)/投影(P)/邊(E)/放棄(U)]: //選擇需要延伸的對象

選擇要延伸的對象，或按住?Shift?鍵選擇要修剪的對象，或[欄選(F)/窗交(C)/投影(P)/邊(E)/放棄(U)]: //按Enter鍵，完成選擇如圖2-9所示

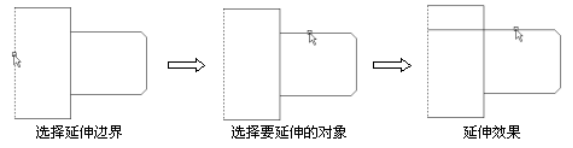

圖2-9?延伸圖形

10．修剪圖形

修剪命令可以將選定的對象在指定邊界一側的部分剪切掉，可以修剪的對象包括直線、射線、圓弧、橢圓弧、二維或三維多段線、構造線及樣條曲線等。有效的邊界包括直線、射線、圓弧、橢圓弧、二維或三維多段線、構造線和填充區域等。選擇“修改”→“修剪”命令，或單擊“修剪”按鈕，或在命令行中輸入TRIM來執行該命令。?

命令: _trim

當前設置:投影=UCS，邊=無

選擇剪切邊...

選擇對象或?<全部選擇>:  找到 1 個       //選擇第一個剪切邊

選擇對象:?找到?1?個，總計2個 //選擇第二個剪切邊

選擇對象: ?//按Enter鍵，完成選擇

選擇要修剪的對象，或按住?Shift?鍵選擇要延伸的對象，或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:? //選擇第一個要修剪的對象，光標指定部分被修剪

選擇要修剪的對象，或按住?Shift?鍵選擇要延伸的對象，或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:? //按Enter鍵，完成修剪

如圖2-10所示：

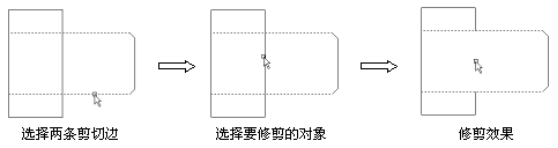

圖2-10?修剪圖形
